Como os chillers refrigerados a ar compactos suportam um resfriamento industrial mais flexível

Espera-se cada vez mais que os sistemas de refrigeração industrial forneçam controle de temperatura estável sem adicionar complexidade desnecessária a uma instalação de produção. Para linhas de fabricação menores, equipamentos de laboratório, máquinas de processamento e outras aplicações geradoras de calor, um sistema de resfriamento central superdimensionado pode criar requisitos de instalação e operação maiores do que o necessário.

É por isso que os chillers resfriados a ar continuam sendo uma opção prática para resfriamento de processos. Ao integrar os principais componentes de refrigeração em um sistema compacto, eles podem fornecer água gelada sem a necessidade de uma torre de resfriamento separada. Para fabricantes e integradores de equipamentos, isso pode simplificar a instalação e, ao mesmo tempo, manter o sistema de refrigeração relativamente fácil de operar e manter.

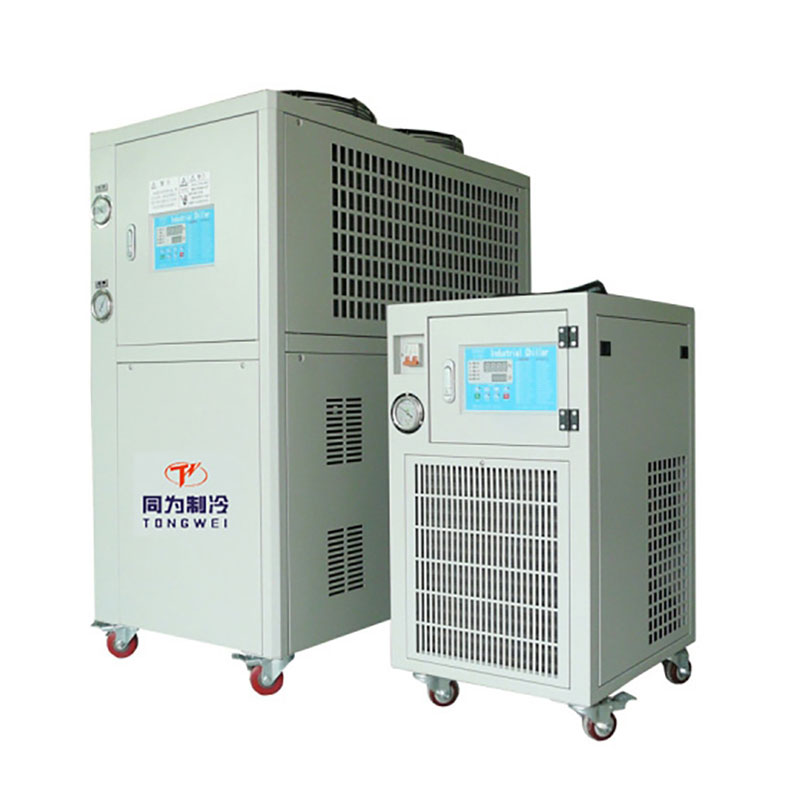

OChiller refrigerado a ar embalado industrial de 3 toneladasdeTONGWEIfoi projetado para esse tipo de aplicação. O modelo TW-4A fornece uma capacidade de resfriamento de 10,8 kW a 50 Hz e 12,96 kW a 60 Hz, com uma fonte de alimentação padrão de 380 V/50 Hz/3Ph e configurações personalizadas de 208–480 V/60 Hz/3Ph disponíveis.

Por que o resfriamento refrigerado a ar empacotado é prático para a indústria

Nenhuma torre de resfriamento separada é necessária

Os sistemas tradicionais refrigerados a água normalmente requerem equipamentos adicionais, como uma torre de resfriamento e uma bomba de água de resfriamento. Um chiller refrigerado a ar rejeita o calor diretamente para o ar circundante através de seu condensador e sistema de ventilador.

Esta configuração pode reduzir o número de componentes auxiliares que precisam ser instalados. É particularmente útil para fábricas ou oficinas onde o espaço de instalação, a disponibilidade de água e a complexidade do sistema são considerações importantes.

Uma solução compacta de resfriamento para equipamentos de processo

As máquinas industriais geralmente geram calor continuamente durante a operação. Manter a temperatura da água do processo dentro de uma faixa apropriada pode ajudar a prevenir o acúmulo térmico excessivo e apoiar o desempenho estável da máquina.

Um chiller integrado fornece uma fonte de resfriamento dedicada que pode ser conectada a equipamentos de processo adequados ou sistemas de circulação de água. A capacidade exata de resfriamento necessária deve ser determinada a partir da carga térmica da máquina, das condições de operação, da temperatura ambiente e da temperatura da água necessária.

Parâmetros principais do resfriador TONGWEI de 3 toneladas

As especificações publicadas identificam o TW-4A como um chiller industrial refrigerado a ar de 3 toneladas. O desempenho real do resfriamento depende das condições operacionais, como temperatura ambiente, temperatura da água de entrada e saída, vazão, configuração do refrigerante e frequência elétrica. Os compradores devem confirmar as condições operacionais finais antes de selecionar a unidade.

Como um resfriador resfriado a ar remove o calor do processo

O calor é transferido da água do processo

Em um circuito de resfriamento industrial, a água quente do processo entra no evaporador e transfere seu calor para o refrigerante. A água resfriada é então circulada de volta para o equipamento que requer controle de temperatura.

O processo se repete continuamente enquanto o sistema de resfriamento estiver operando. Esta abordagem de circuito fechado permite que o mesmo meio de resfriamento circule pelo processo, em vez de exigir um fornecimento constante de água fresca de resfriamento.

O condensador rejeita calor para o ar ambiente

Depois de absorver o calor da água do processo, o refrigerante transfere esse calor para o condensador. Num sistema refrigerado a ar, os ventiladores movem o ar ambiente através do condensador para liberar o calor para fora do circuito de refrigeração.

Esta é a diferença fundamental entre a rejeição de calor resfriada a ar e resfriada a água. Os sistemas refrigerados a ar podem eliminar a necessidade de uma torre de resfriamento e de equipamentos de água de resfriamento associados, o que pode simplificar a instalação em ambientes adequados.

Por que a configuração do compressor Scroll é importante

Arquitetura de refrigeração compacta

A configuração do TW-4A usa um compressor scroll Panasonic. Os compressores scroll são amplamente utilizados em aplicações de refrigeração e ar condicionado devido à sua estrutura compacta e processo de compressão contínuo.

Para compradores industriais, a seleção do compressor deve ser considerada juntamente com a capacidade de refrigeração necessária, temperatura operacional, refrigerante, alimentação elétrica e ciclo de trabalho esperado.

Combinando a capacidade do compressor com a carga térmica real

Escolher um chiller simplesmente de acordo com a tonelagem nominal da máquina pode levar a um sistema inadequado. A carga térmica real do processo deve ser calculada antes da aquisição.

Fatores como a energia consumida pela máquina resfriada, o calor transferido para o fluido do processo, o tempo de operação, a temperatura ambiente e a diferença de temperatura necessária podem influenciar a capacidade de resfriamento necessária.

Onde um resfriador industrial de 3 toneladas pode ser usado

Equipamento de processamento de plástico

Os processos de moldagem por injeção e extrusão de plástico podem gerar calor significativo que precisa ser removido para manter condições operacionais estáveis. A água gelada pode ser usada para componentes de máquinas, moldes, sistemas hidráulicos ou equipamentos auxiliares de processo adequados.

Um chiller dedicado pode fornecer uma fonte de resfriamento controlada sem exigir que a fábrica instale um grande sistema de refrigeração centralizado.

Equipamentos de Laser e Processamento

Sistemas a laser e equipamentos de processamento de precisão podem exigir resfriamento estável para gerenciar o calor gerado durante a operação. A temperatura e a vazão apropriadas do líquido refrigerante dependem dos requisitos do fabricante do equipamento.

Para essas aplicações, os compradores devem verificar a estabilidade da temperatura, os requisitos de qualidade da água, a vazão e a carga térmica antes de selecionar o resfriador.

Processamento de Alimentos e Bebidas

O resfriamento é necessário em vários processos de alimentos e bebidas, incluindo resfriamento de equipamentos, processos relacionados à fermentação e controle de temperatura de sistemas de produção.

A configuração do chiller deve ser selecionada de acordo com o processo específico, os requisitos de higiene, o tipo de líquido refrigerante e a faixa de temperatura, em vez de assumir que uma configuração é adequada para cada aplicação.

Indústrias Químicas e de Processo

A produção química pode envolver reações geradoras de calor e equipamentos que requerem resfriamento controlado. Um resfriador industrial embalado pode servir como fonte de resfriamento independente para circuitos de processo adequados.

Quando utilizado em ambientes químicos, os materiais do trocador de calor, a compatibilidade do líquido refrigerante, as condições ambientais e as medidas de segurança exigidas devem ser avaliadas cuidadosamente.

Por que os sistemas refrigerados a ar podem simplificar a instalação

Equipamento Auxiliar Reduzido

Uma das principais vantagens práticas de um chiller refrigerado a ar é a necessidade reduzida de equipamento externo de rejeição de calor. Não há necessidade de torre de resfriamento e bomba de água de resfriamento separadas para a configuração padrão refrigerada a ar.

Isto pode facilitar a integração do sistema em instalações onde o espaço é limitado ou onde a instalação de infra-estruturas adicionais no lado da água seria inconveniente.

Adequado para instalação externa em condições apropriadas

Os chillers refrigerados a ar podem ser instalados ao ar livre quando as especificações do equipamento e as condições ambientais permitirem. A instalação externa pode ajudar a liberar espaço valioso na fábrica interna.

Entretanto, um fluxo de ar adequado ao redor do condensador é essencial. O local de instalação deve evitar que o ar quente de descarga recircule de volta para o condensador, pois temperaturas ambientes excessivas podem reduzir o desempenho da refrigeração.

O que os compradores devem considerar antes de fazer o pedido

Calcule a carga de resfriamento necessária

O primeiro passo é determinar quanto calor o chiller precisa remover. Os compradores devem fornecer ao fornecedor a carga térmica do equipamento, as temperaturas desejadas da água de entrada e saída, a vazão da água, o horário de funcionamento e as condições ambientais.

Esses detalhes permitem ao fornecedor confirmar se uma configuração de 3 toneladas é apropriada ou se uma capacidade diferente proporcionaria melhores margens operacionais.

Confirme a compatibilidade elétrica

A configuração padrão do TW-4A usa alimentação de 380 V/50 Hz/3Ph, enquanto configurações personalizadas de 208–480 V/60 Hz/3Ph estão disponíveis.

Os compradores internacionais devem confirmar os requisitos locais de tensão, frequência, fase, plugue ou conexão elétrica e os padrões elétricos aplicáveis ​​antes de fazer um pedido.

Escolha o evaporador apropriado

A configuração padrão utiliza uma serpentina em um tanque de água de aço inoxidável, enquanto um evaporador de casco e tubo pode ser personalizado.

A escolha depende do fluido do processo, vazão necessária, condições operacionais, preferências de manutenção e requisitos de transferência de calor. Os compradores devem fornecer informações completas do processo ao solicitar uma configuração personalizada.

Verifique a configuração do refrigerante

As informações do produto publicadas listam R22, R407C, R410A, R134A e R404A como opções de refrigerante. A seleção do refrigerante está sujeita ao projeto final do sistema, às regulamentações aplicáveis, à disponibilidade e aos requisitos do mercado de destino.

Os importadores devem confirmar o refrigerante exato fornecido com o modelo selecionado, em vez de presumir que todas as opções estão incluídas em uma máquina padrão.

A Manutenção Pode Afetar Diretamente o Desempenho do Chiller

Mantenha o condensador limpo

Como um chiller refrigerado a ar depende do ar ambiente para rejeitar o calor, o acúmulo de poeira e detritos no condensador pode restringir o fluxo de ar e reduzir a eficiência da transferência de calor.

A inspeção e limpeza regulares devem, portanto, fazer parte do cronograma de manutenção, especialmente em ambientes industriais empoeirados.

Mantenha o fluxo de ar adequado

O chiller deve ser instalado com espaço suficiente ao redor das áreas de entrada e descarga de ar. Bloquear o fluxo de ar ou instalar a unidade em um local mal ventilado pode aumentar as temperaturas operacionais.

Quando vários chillers forem instalados juntos, o fluxo de ar de exaustão também deverá ser considerado para evitar a recirculação de ar quente.

Monitore a qualidade e a circulação da água

O circuito de água de processo deve ser mantido de acordo com os requisitos do chiller e do equipamento conectado. A má qualidade da água pode contribuir para depósitos, corrosão ou redução do desempenho de transferência de calor.

A vazão e a temperatura da água também devem ser monitoradas para que condições operacionais anormais possam ser identificadas precocemente.

Por que o suporte do fornecedor é importante na refrigeração industrial

Um chiller industrial não é um aparelho isolado. Seu desempenho depende do correto dimensionamento, instalação, ligação elétrica, circulação de água, ventilação e condições de funcionamento. O apoio do fornecedor é, portanto, uma parte importante da decisão de compra.

TONGWEIestá associada a sistemas de resfriamento industriais resfriados a ar e a água, oferecendo capacidades de resfriamento em uma ampla gama. As informações de produto publicadas pela empresa afirmam que sua linha de resfriadores industriais abrange aplicações em processamento de plástico, medicina, cervejaria e vinícola, química, alimentícia e outras indústrias.

O fabricante também afirma ter mais de 15 anos de experiência em projeto e fabricação de chillers e oferece suporte de garantia de 12 meses para seus chillers industriais. Os compradores devem confirmar o escopo exato da garantia, a política de peças sobressalentes, o suporte de comissionamento e os termos de serviço do modelo específico antes da compra.

Como a TONGWEI aborda o resfriamento de processos industriais

TONGWEIfornece diferentes configurações de chillers industriais, incluindo sistemas resfriados a ar, resfriados a água, glicol, portáteis, de baixa temperatura, a óleo e personalizados. Esta gama permite que a capacidade de refrigeração e a estrutura do sistema correspondam melhor aos requisitos individuais do processo.

Para projetos internacionais, a personalização pode ser particularmente útil porque os padrões elétricos, os requisitos de refrigerante, as temperaturas ambientes, as condições dos fluidos do processo e os ambientes de instalação variam entre os mercados.

Uma maneira prática de selecionar um resfriador de 3 toneladas

A escolha de um chiller deve começar com o processo e não com o nome do equipamento. Os compradores devem primeiro determinar a carga de calor real e a temperatura necessária do líquido refrigerante e, em seguida, confirmar o fluxo de água, a temperatura ambiente, a alimentação elétrica, o local de instalação e o cronograma de operação.

Uma vez estabelecidos estes parâmetros, a capacidade de refrigeração e a configuração do evaporador podem ser selecionadas com mais precisão. Esta abordagem reduz o risco de adquirir uma unidade subdimensionada que não consegue manter a temperatura necessária ou um sistema sobredimensionado que acrescenta custos operacionais e de capital desnecessários.

Por que os resfriadores refrigerados a ar embalados permanecem relevantes

Para muitas aplicações industriais, o sistema de refrigeração mais útil não é necessariamente o maior. Um chiller refrigerado a ar embalado de tamanho adequado pode fornecer uma fonte dedicada de resfriamento de processo, evitando a infraestrutura adicional associada a uma torre de resfriamento de água.

OChiller refrigerado a ar embalado industrial de 3 toneladasdeTONGWEIcombina uma capacidade de resfriamento de 10,8 kW a 50 Hz, tecnologia de compressor scroll, um condensador refrigerado a ar integrado, evaporador com tanque de água em aço inoxidável e configurações flexíveis de potência e evaporador.

Para processamento de plástico, produção de alimentos, processamento químico, equipamentos a laser e outras aplicações industriais, a consideração mais importante é adequar o resfriador às condições reais do processo. Ao avaliar a carga de resfriamento, os requisitos de temperatura, o fluxo de água, a compatibilidade elétrica, a ventilação e as necessidades de manutenção antes da aquisição, os compradores industriais podem construir uma solução de resfriamento mais confiável e prática.
