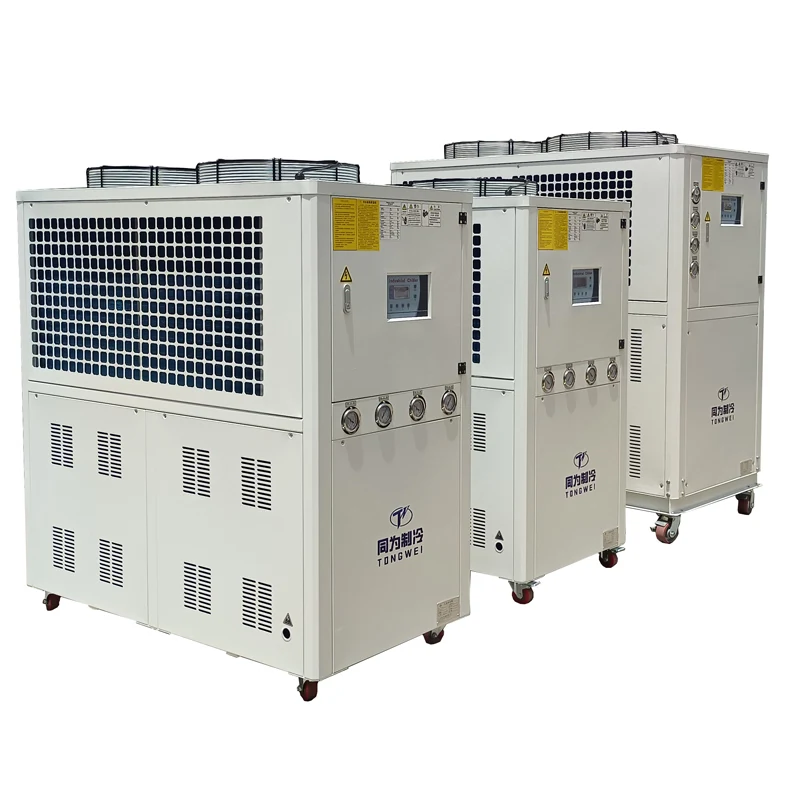

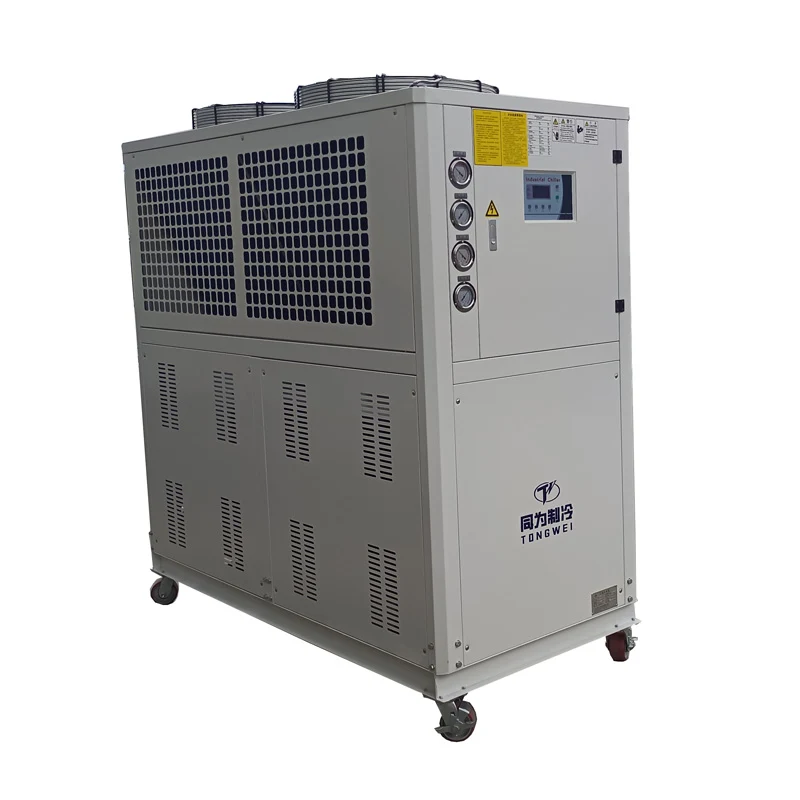

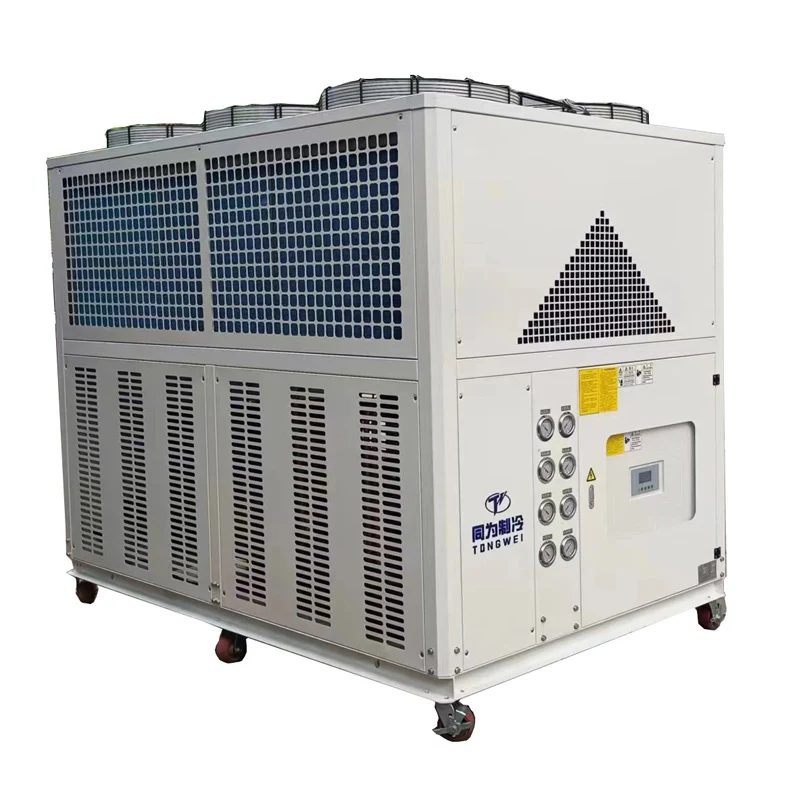

Criador de resfriamento de processo plástico resfriado a ar industrial

Criador de resfriamento de processo plástico resfriado a ar industrial

Um resfriador de resfriamento de processos de plástico resfriado por ar industrial é um tipo de máquina de refrigeração projetada especificamente para as necessidades de resfriamento de aplicações de processamento de plástico. Os processos de fabricação plástica geralmente envolvem o uso de moldes quentes ou equipamentos de extrusão para derreter e moldar materiais plásticos. Esses processos geram calor significativo que precisa ser removido para manter as condições operacionais ideais e garantir a qualidade do produto. Engenheiro de resfriamento de resfriamento do processo plástico para fornecer controle de temperatura confiável para injeção de plástico, extrusão de plástico, extrusão de chapas ou extrusão de perfil, sopro de garrafas e aplicações de sopro de filme.

O resfriador de resfriamento do processo plástico fornece água gelada ou um refrigerante para esfriar o equipamento de processamento, o material plástico ou o molde. A água gelada circula através de bobinas de resfriamento ou jaquetas no equipamento de processamento de plástico, absorvendo efetivamente o calor gerado durante o processo de fabricação. Ao manter a temperatura dentro da faixa desejada, um chiller industrial ajuda a evitar problemas como deformação, inconsistências dimensionais ou perda de propriedades mecânicas nos produtos plásticos.

O resfriamento de resfriamento de processos plásticos resfriados por ar industrial fabricado pela Tongwei para a indústria plástica normalmente possui recursos como capacidades de alto resfriamento, controle preciso de temperatura, fácil instalação e desempenho confiável. Eles incluem componentes como compressores, condensadores, evaporadores, bombas, tanque de água e controladores de temperatura para resfriar efetivamente o equipamento de processo e controlar a temperatura de resfriamento da água. A capacidade e a configuração do chiller de plástico dependem de fatores como o tipo de processamento de plástico (moldagem por injeção, moldagem por sopro, extrusão etc.), o tamanho do equipamento e os requisitos de resfriamento do processo.

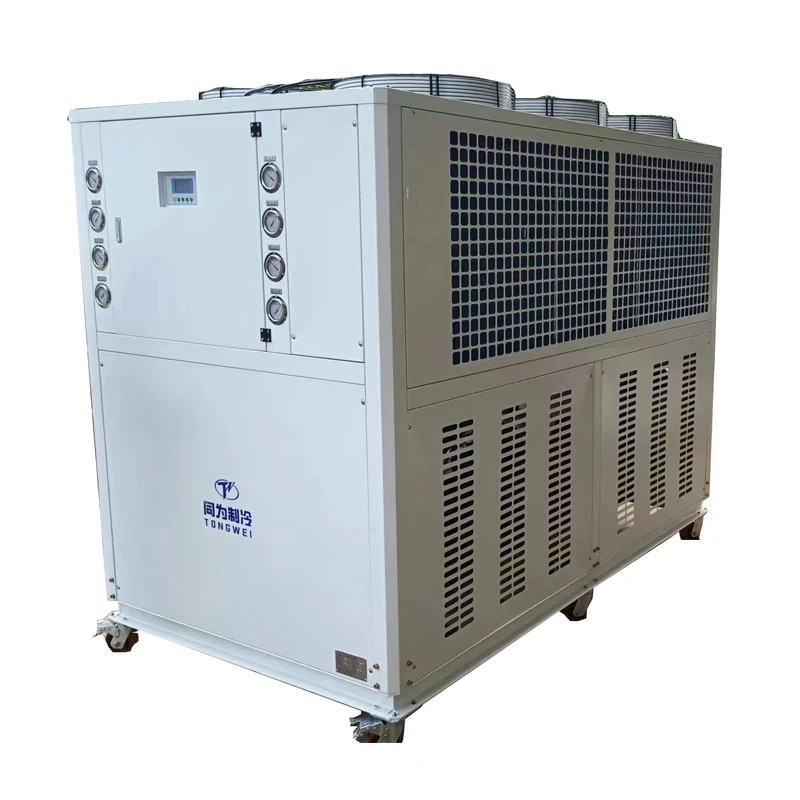

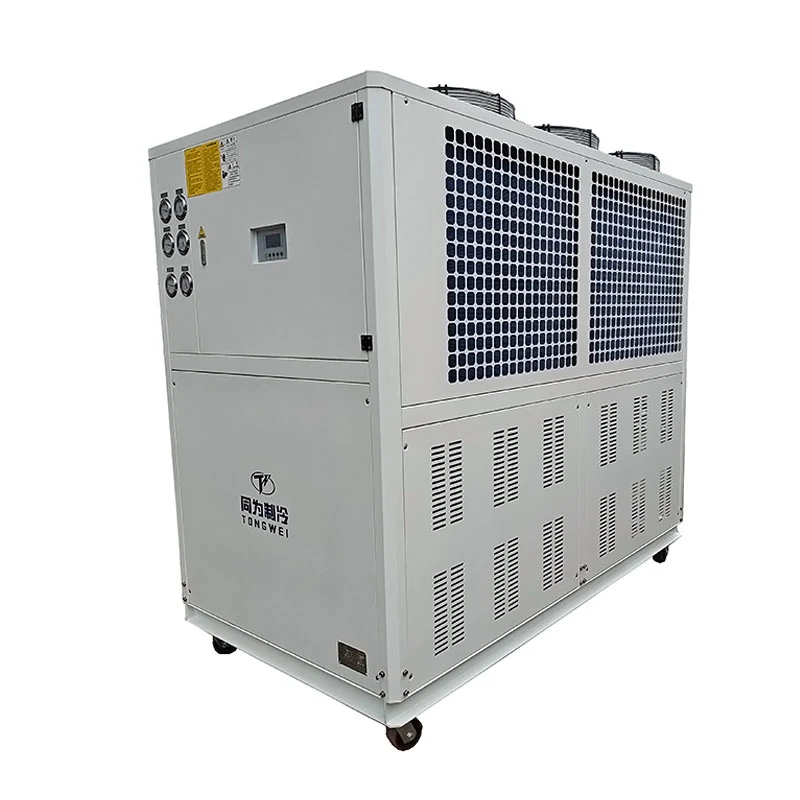

Criador de resfriamento de processo plástico resfriado a ar industrial

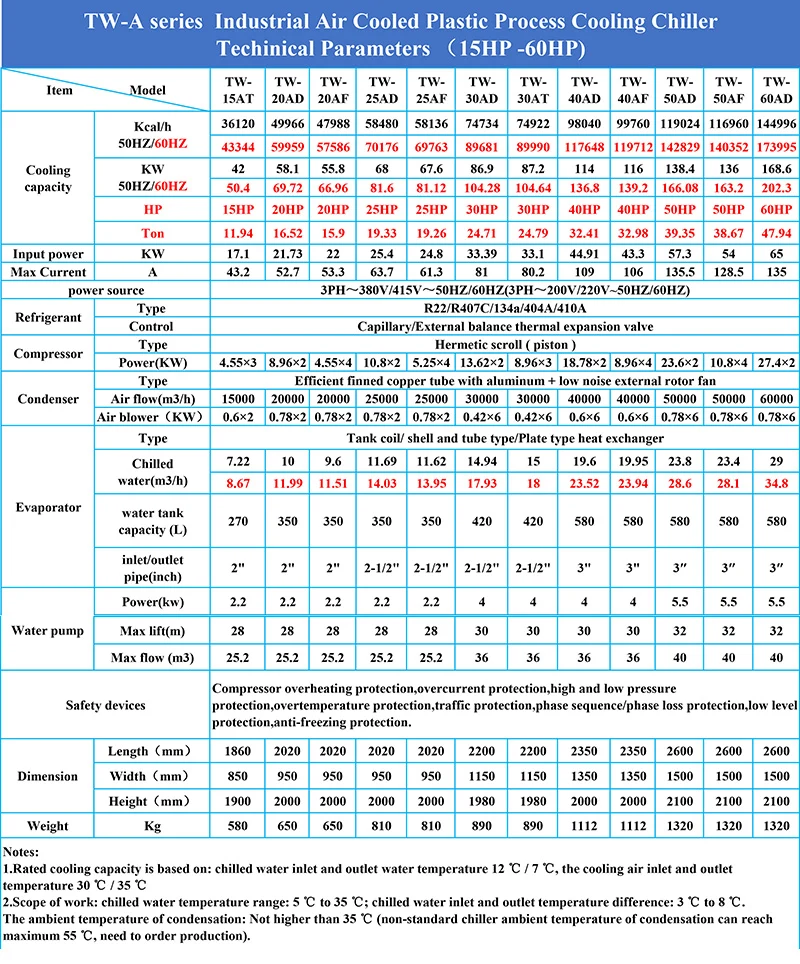

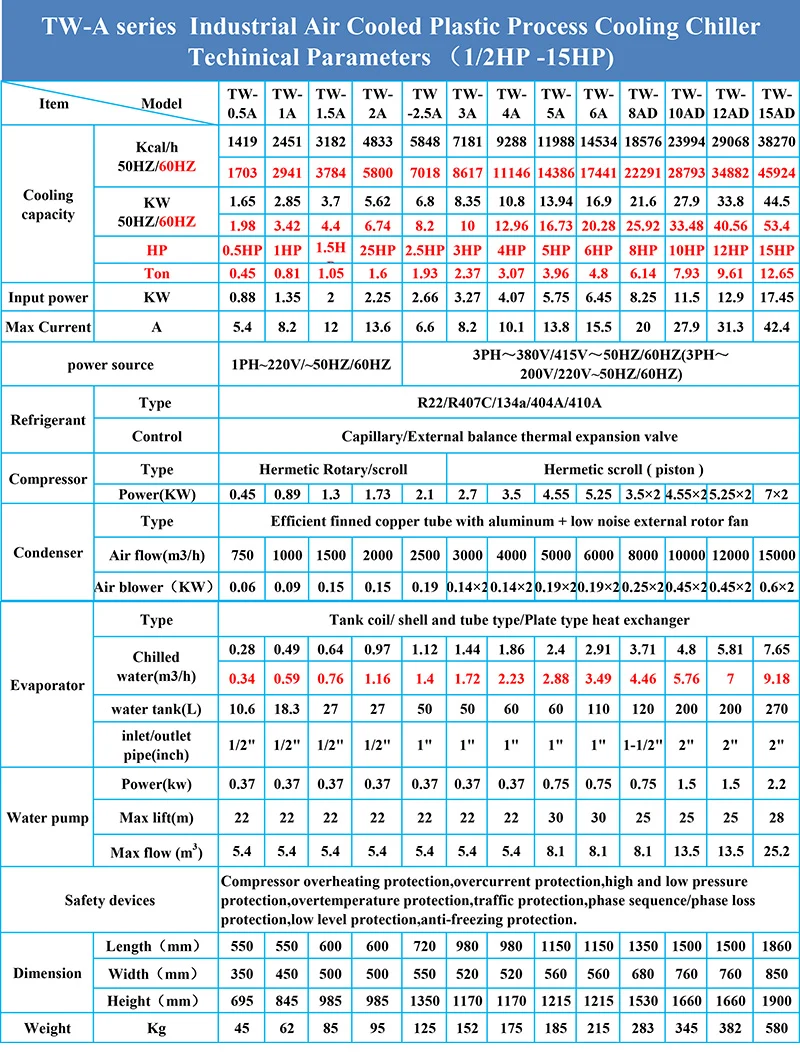

1. Especificação técnica de resfriamento de resfriamento de resfriamento de resfriamento de resfriamento de ar resfriado a ar

2.

»Processo plástico industrial resfriado a ar ou resfriador de processo plástico resfriado a água para opcional

»Criador de resfriamento de resfriamento de processo de processo plástico de 1kW a 500kW com compressor de rolagem Panasonic/Danfoss/Copeland ou compressor de parafuso HNABELL/Bizter.

»Fonte de alimentação de 3 fases 208-570V 60Hz para EUA, Filipinas, México, clientes do Peru e -30 ℃ a 30 ℃ Controle de temperatura.

»O resfriador de resfriamento de processos de plástico industrial está com o refrigerante R22, R407C, R410A, R134A para opção. Se você deseja que o Chiller instale e trabalhe abaixo de 55 ℃ Alta temperatura ambiente com qualquer alarme de alta pressão, você pode usar o refrigerante R134A amigável ambiental.

»A bobina SS em tanque de água, concha e tubo ou evaporador de placa soldada SS para opcional. O evaporador do tipo de placa fornece grande superfície de transferência de calor, baixa perda de pressão de refrigeração e um projeto compacto.

3. Quais são os principais componentes do resfriador de resfriamento de processo de plástico resfriado a ar industrial

3.1 Compressor

O compressor é o principal motor do chiller de processo de plástico industrial, pois produz variações de pressão para mexer o refrigerante ao redor.

Para o resfriador de processos de plástico industrial, que é com o compressor da marca Panasonic/Danfoss, usando refrigerante R410A/R407C/R134A, esta marca compressa é com alta eficiência de refrigeração, baixo ruído, economia de energia, proteção ambiental e durabilidade, segurança e estabilidade.

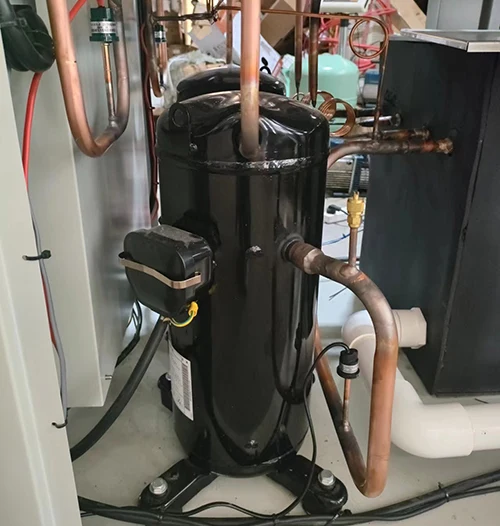

Compressor da Panasonic

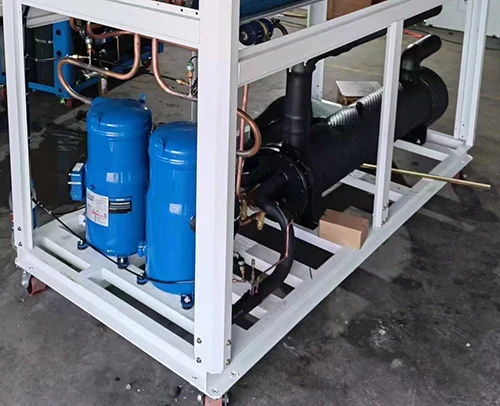

Compressor Danfoss

3.2 Evaporador

O evaporador é um componente crucial do resfriador de processos de plástico industrial, pois é responsável por extrair calor do líquido que está sendo resfriado, está localizado entre o compressor e a válvula de expansão. Existem três tipos de evaporadores: bobina de aço inoxidável no evaporador do tanque de água, evaporador de concha e tubo, evaporador do tipo de placa de aço inoxidável 304.  A bobina de aço inoxidável no evaporador do tanque de água é o nosso evaporador padrão para chiller; Se você possui tanque de água externo no seu local, o chiller usará o evaporador do tipo de shell e tubo ou placa soldada SS;

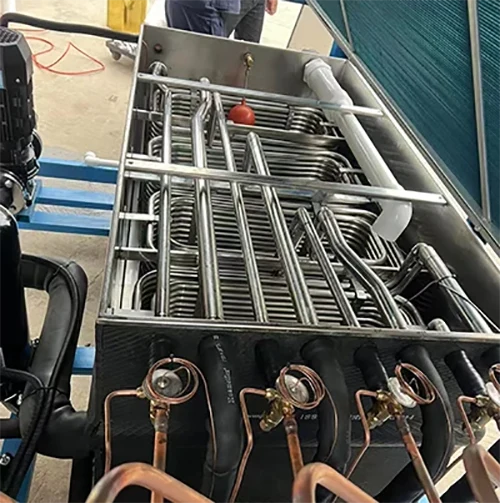

Bobina de aço inoxidável no evaporador do tanque de água SS

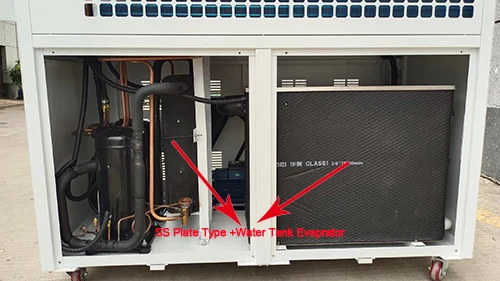

SS Tipo de placa+ evaporador de tanque de água

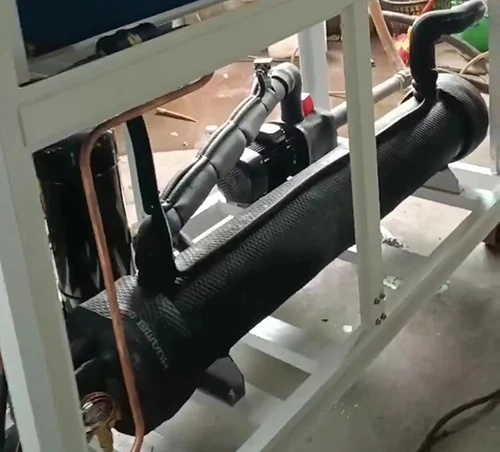

Evaporador de concha e tubo

3.3 Bomba de água

A bomba de água foi projetada para aumentar a pressão e o fluxo da água gelada em um espaço fechado.

A bomba de água da pressão da água para o chiller é de cerca de 2 bar, mas se você precisar de uma pressão mais alta da água, diga -nos quando você pergunta.

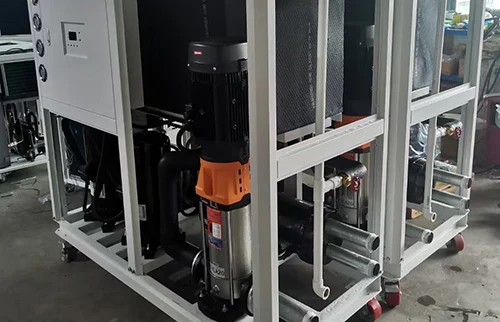

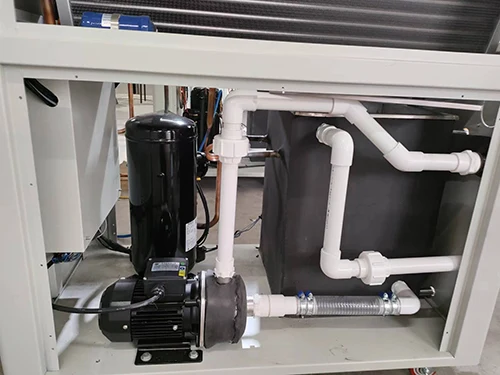

Bomba de água

Bomba de água de alta pressão

3.4 Condensador

O condensador para o resfriador de processos de plástico industrial está equipado com barbatanas eficientes e tubos de cobre rosqueados fêmeas para alta eficiência de troca de calor e boa estabilidade. A função é esfriar o vapor refrigerante liberado do compressor em uma mistura de líquido ou líquido a gás.

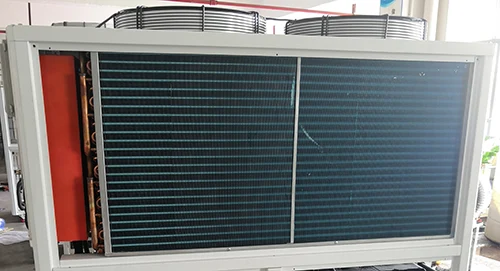

Condensador de alumínio Fin+Fan

3.5 Painel do controlador

Os Chillers Tongwei usam o Controlador de Temperatura Digital de Precisão, na porta de comunicação RS485, que pode fazer monitoramento e controle remotos. Operação simples, baixa taxa de falha, alto fator de segurança, instalação fácil.

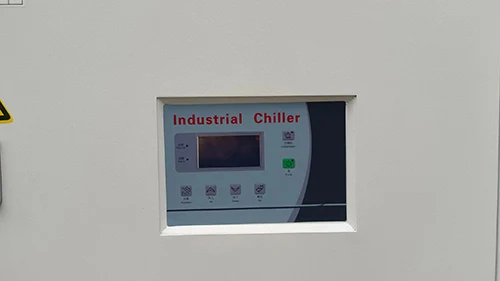

Painel do controlador

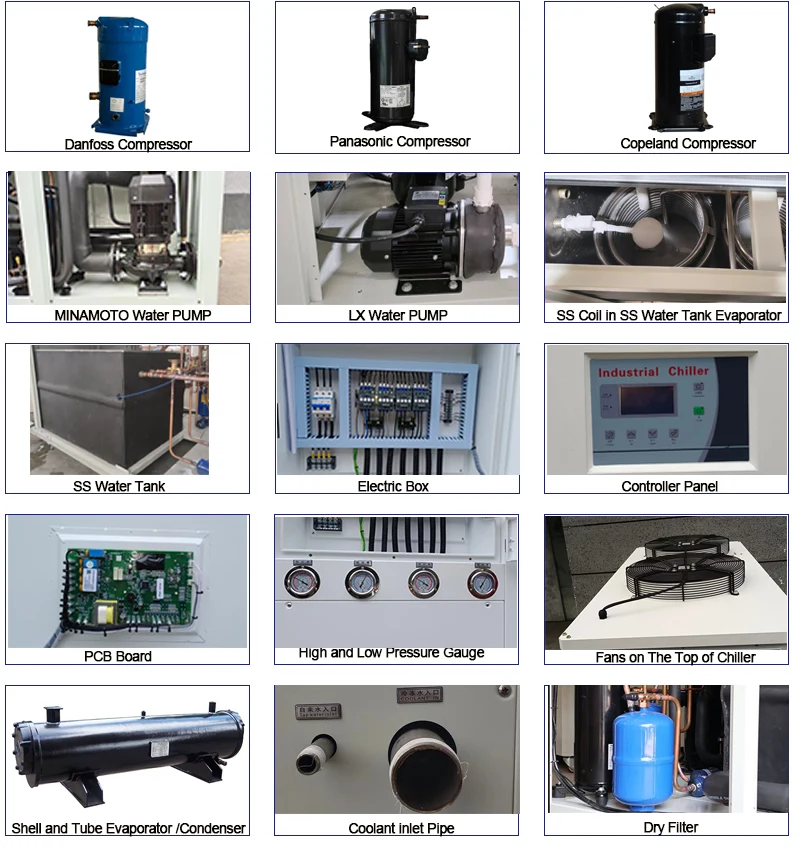

4.SPARE PARTE PARA O INDUSTRIAL AR LODADO DE PLÁSTICO REFRIDADE DE REFRIDADE

5.Como eu posso escolher o resfriador de processo de plástico industrial certo?

Existem cinco especificações importantes do chiller que você precisa considerar ao escolher um chiller para o seu aplicativo: a capacidade de resfriamento para o chiller, a tensão necessária para operação, a potência da bomba associada e a taxa de fluxo (entre em contato com a seleção personalizada), refrigerante e o tipo de evaporador.

5.1 Calcule a capacidade de resfriamento direito para o chiller

Uma das mais frequentemente perguntando como podemos conhecer a capacidade de resfriamento para chillers.  Usamos KW, TON, mas/H, KCAL/H para escolher a capacidade de resfriamento do chiller: 1 kW = 860 kcal/h;  1 tonelada = 3,517 kW;

1 kW = 3412 btu/h;

Há também uma fórmula para calcular a capacidade de resfriamento para o chiller:.

Capacidade de resfriamento (KW) = vazão (M3/H)*Mudança de temperatura (T1-T2)/0.86

Carga de calor = C (calor específico)* M (Saída de qualidade por hora)* Mudança de temperatura (T1-T2)

Tamanho grande o chiller em 20% tamanho ideal em kw = kw x 1.2

Observado: T1: Temperatura da água recebida (℃) T2: Temperatura de água refrigerada necessária (℃)

Por exemplo, que tamanho do chiller é necessário para esfriar 10m³ de água de 35 ° C a 15 ° C em 1 hora?

Diferencial de temperatura = 35 ℃ -15 ℃ = 20 ℃

Taxa de fluxo de água = 10 m³/hora

Capacidade de resfriamento em KW = 10 x 20 ÷ 0,86 = 232 kW

Tamanho grande o chiller = 232 x 1,2 = 278,4kw

278.4 KW Capacidade de resfriamento para chiller é necessária.

5.2 Poder

Diferentes países e regiões têm padrões diferentes para a eletricidade industrial, as fontes de alimentação comuns são 208-230V, 380-420V, 440-480V, 50Hz ou 60Hz, tridimensionadas.

Nas Filipinas, a fonte de alimentação é de 220V 60Hz 3PH, 380V 60Hz 3PH, 460V 60Hz 3PH;

Em Cingapura e Malásia, a fonte de alimentação é de 415V 50Hz 3PH;

No México, a fonte de alimentação é 220V 60Hz 3PH;

Nos EUA, a fonte de alimentação é 208V 60Hz 3PH; 575V 60Hz 3PH; 480V 60Hz 3PH e assim por diante

5.3 Bomba de água

Quando você decide a capacidade/tonelagem do chiller, recomendamos a bomba adequada em KW, qual bomba de água padrão é de cerca de 2 bar.

5.4 Refrigerante

R22, R410A, R407C, R404A, R134A são opções opcionais.

R22: Bom efeito de resfriamento, mas o R22 é considerado um poderoso gás de efeito estufa, por isso é proibido na maioria dos países.

R410A: Eco-amigável, o R-410A substituiu o R-22 como refrigerante preferido para uso em ar condicionado residencial e comercial no Japão, Europa e Estados Unidos. O R-410A opera com pressões mais altas do que outros refrigerantes.

R407C: Um bom substituto para R22, bom efeito de resfriamento.

R404A: Adequado para aplicação que requer baixa temperatura (abaixo de -10 ° C).

R134A: Um gás não inflamável usado principalmente como um refrigerante de “alta temperatura”, adequado para chiller refrigerado a ar, trabalhando a uma alta temperatura ambiente acima de 50 ℃.

5.5 Evaporador Escolha

Os chillers geralmente têm dois tipos de evaporadores: um é uma bobina no evaporador do tanque de água, o outro é o evaporador de concha e tubo.

O evaporador de bobina e tanque, que possui um tanque de armazenamento de água embutido para uso mais conveniente, para que não há necessidade de tanques de buffer extra. Este também é o nosso evaporador padrão para o Chiller, se você não possui tanque de buffer, apenas usamos esse evaporador para o seu chiller.

O evaporador do tipo de concha e tubo, que requer um tanque de tampão de água adicional para se conectar.

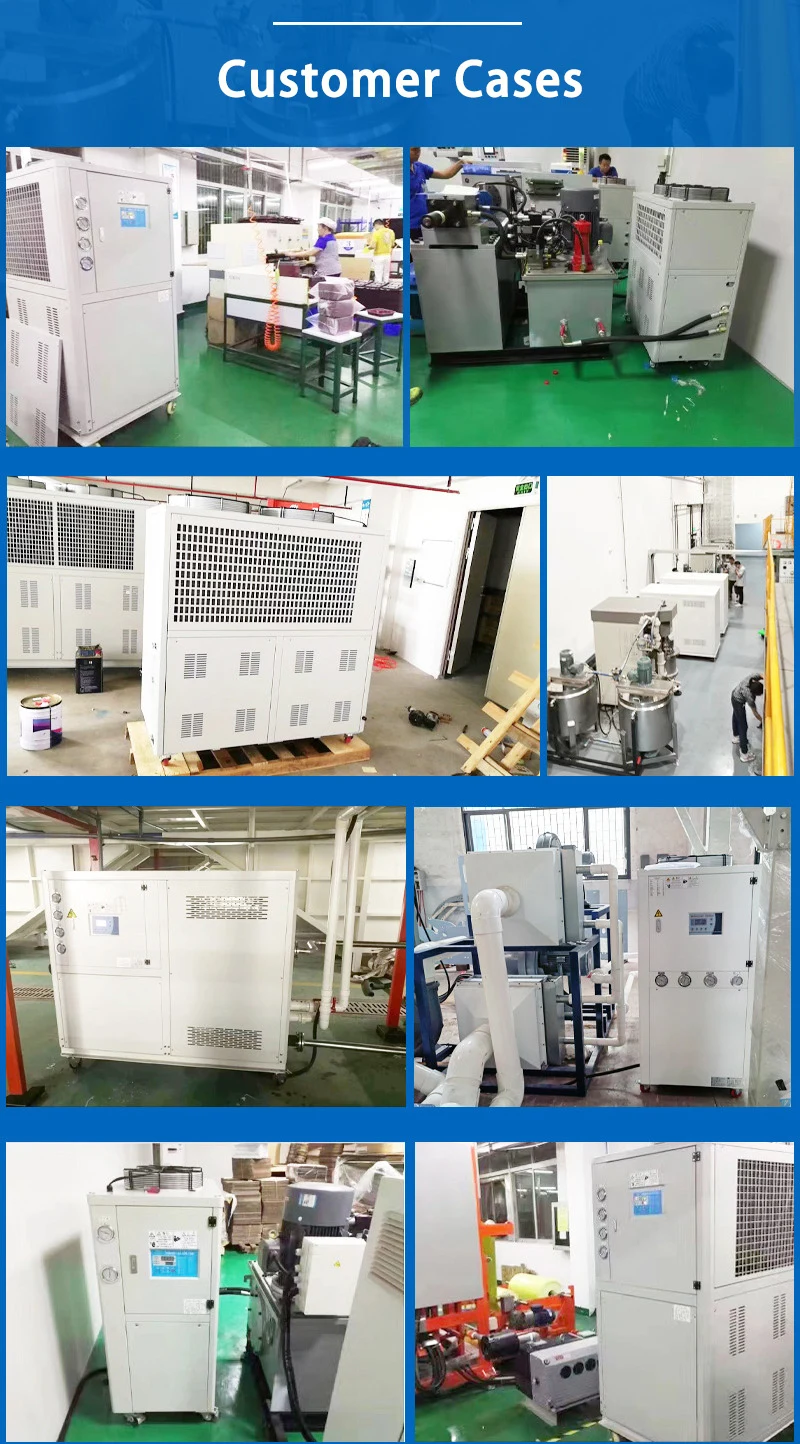

6. Casos de clientes

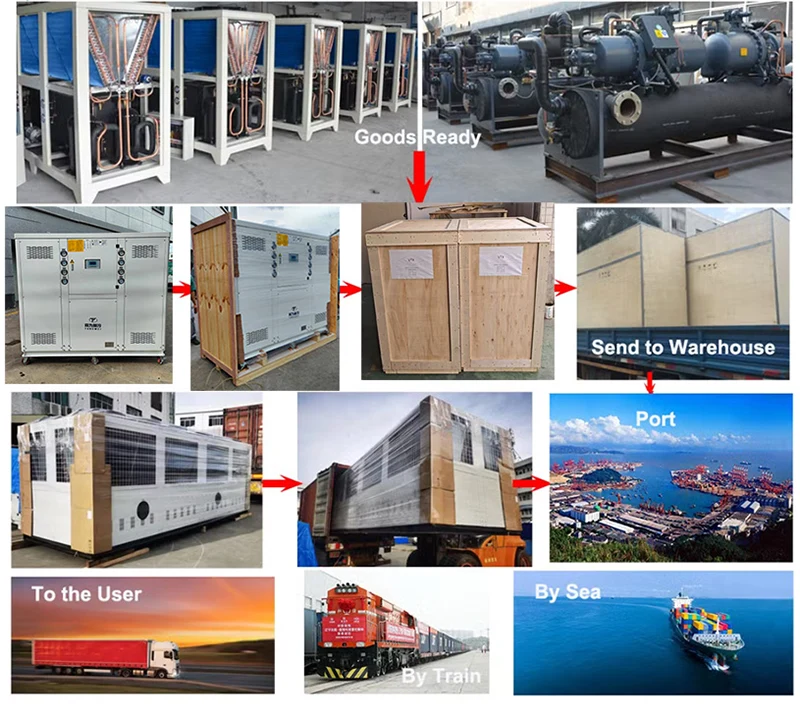

7. Escondimento do chiller de processos de plástico industrial

Como fornecedor e exportador de chiller de processos industriais de plástico industrial, temos nosso próprio encaminhador de remessa para organizar a remessa. Nossa máquina de chiller é com embalagem de compensado, que evita danos durante o transporte e atender aos padrões de exportação. Há três maneiras de entregar sua unidade de resfriador:

1. Navio por ar: Como o chiller está com compressor, bomba de água e ventiladores, o refrigerante comprimido e o óleo dentro do compressor é um item perigoso com a possibilidade de explosão, por isso precisa liberar o refrigerante comprimido antes do transporte. (Isso significa que o resfriador de água sem refrigerante ao escolher essa maneira de remessa. Depois que a máquina chega ao seu destino, você precisa adicionar refrigerante por profissionais locais. A companhia aérea também solicita que muitos documentos prove que o chiller não é um produto perigoso. O custo do frete é muito alto pode ser maior que o custo do resfriador; portanto, por meio de entrega não é o modo de transporte do modo de transporte, o ar é muito alto pode ser maior que o custo do resfriador;

2. Navio por mar: O tempo de transporte é mais longo que o ar, mas o custo do frete é barato e não há necessidade de adicionar refrigerante depois que o equipamento chegar ao destino. Essa maneira de remessa é o modo de transporte mais adequado para você entregar sua porta local.

3.Se você tiver seu próprio contêiner de remessa em seu outro fornecedor na China, podemos ajudá -lo a entregar a máquina do chiller ao seu fornecedor em qualquer cidade da China.

Por que você deve escolher Tongwei para o seu fornecedor de chiller de processos de plástico industrial?

Se você precisa de resfriado a ar ou resfriamento de processos de plástico resfriado a água, podemos projetá -los personalizados de acordo com seus requisitos. Não importa quantos /kw /toneladas de chiller você precise, podemos dar a você a melhor solução.

Tipos de chiller personalizados

O Tongwei fornece um resfriador de processos de plástico industrial de várias marcas de compressores, incluindo, entre outros, o chiller refrigerado a ar e o chiller refrigerado a água, independentemente da marca de compressor de refrigeração, como a marca Panasonic ou Danfoss, podemos usar de acordo com seus requisitos.

Faixa de temperatura da água personalizada

Tongwei pode criar uma solução personalizada para temperaturas de -40 ℃ a 35 ℃ ± 1 ~ 2 ° C estabilidade. Camas de temperatura personalizadas para indústrias específicas.

Tensão de chiller personalizada

Personalize a tensão e a fase do refrigerador de acordo com suas necessidades. Opcional 220V/60Hz, 380V/50Hz, 400-415V/50Hz, 460V/60Hz, 440V ~ 480V/60Hz, etc para diferentes países.

Suporte técnico 24/7

Acredite que sempre estaremos ao seu lado. Se você tem uma pergunta ou precisa de uma cotação, sempre existe alguém que atende o telefone 24 horas por dia. Nossa equipe de serviço pós -venda fornece assistência vitalícia para solução de problemas e manutenção. Se a parte sobressalente para o chiller estiver quebrada, Tongwei o fornecerá para substituir.

Citação rápida

Obtenha uma cotação para o seu projeto hoje! Normalmente fornecemos uma cotação personalizada dentro de 2 horas.

Chillers de processos industriais duráveis ​​e confiáveis ​​e preço competitivo

Nossos resfriadores de processos industriais são fabricados a partir de materiais de alta qualidade e oferecemos uma garantia competitiva em todos os chillers industriais.
