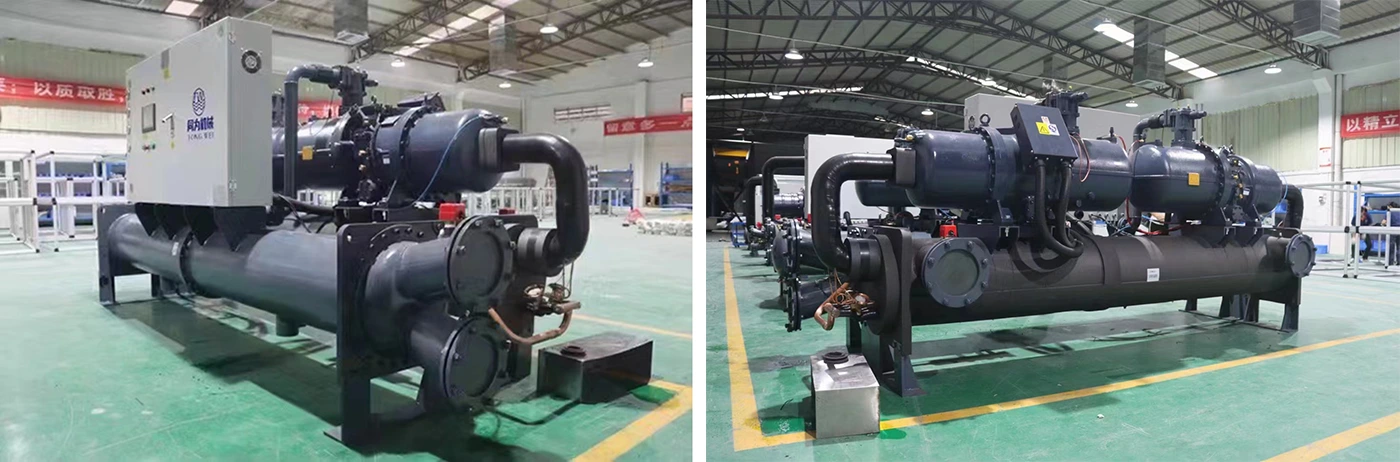

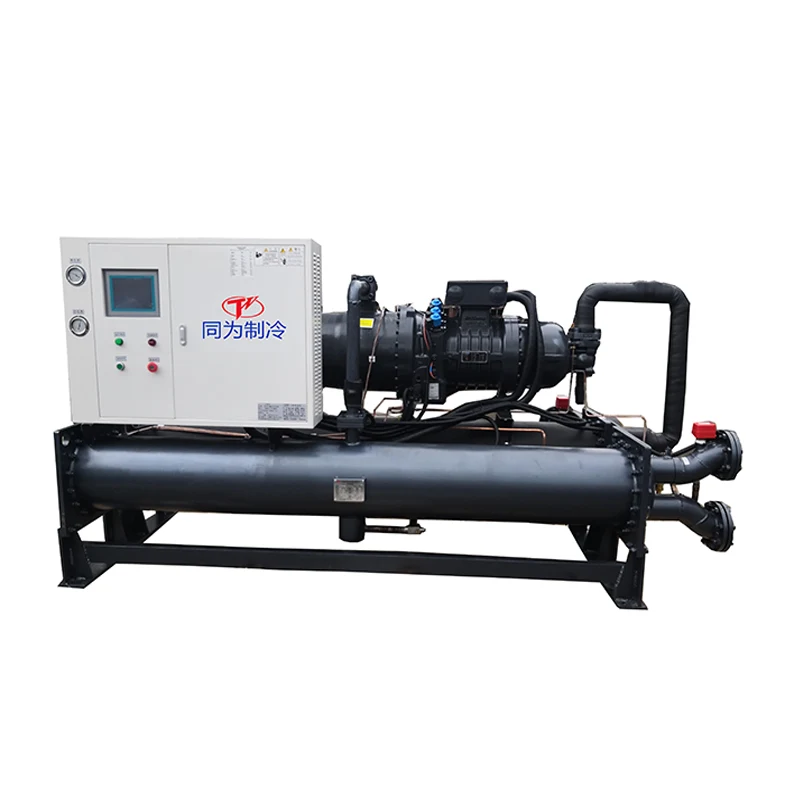

50 toneladas de 170kW de parafuso resfriado a água Chiller

50 toneladas de 170kW de parafuso resfriado a água Chiller

Tongwei é um fornecedor profissional de resfriador de parafuso resfriado a água e fabricante com bom preço, qualidade e serviço. Temos experimentado engenheiros de refrigeração para fazer uma solução profissional para seus sistemas de água de resfriamento.50 TONE 170kW O resfriador do compressor de parafuso resfriado pode controlar a faixa de temperatura da água de -30 ℃ a +30 ℃, que é com componentes de marca de alta qualidade, como compressor de parafuso de hanbell, eveporador do tipo concha e tubo e o controlador de temperatura PLC. Ele precisa instalar com uma torre de resfriamento para alta eficiência de resfriamento. Todos os nossos chillers de compressor de parafuso resfriado a água estão com certificação CE e garantia de 12 meses, qualquer problema causado por defeitos do próprio Chiller, serviço oferecido até o problema na garantia.

As a China leading manufacturer and supplier of water chiller over 15 years, Tongwei has exported various air cooled or water-cooled chillers cooling capacity from 10 Ton,20 Ton,40Ton,50Ton,80Ton 120 Ton and 200Ton to the USA, Canada, Philippines, Australia, Malaysia, Singapore, Indonesia, Chile, Mexico, ,Argentina, Colombia, South Africa, Kuwait, Egypt, Saudi Arábia etc. Não apenas fornecemos máquinas de chiller de alta qualidade, mas priorizamos um excelente atendimento ao cliente. Uma grande vantagem de nosso Tongwei é que nossos clientes são nossa principal prioridade, o que nos diferencia de nossos concorrentes. Nossa equipe experiente é dedicada a fornecer um excelente atendimento ao cliente e sua satisfação. Alguns dos principais benefícios que nossa equipe oferece ao seu chiller incluem: Desembore completamente, limpe e teste cada sistema de resfriador antes do envio; Realizar verificações de garantia de qualidade de rotina em todas as unidades; Somente enviam novas máquinas e sistemas para nossos clientes; solucionar e resolver problemas da maneira mais prontamente e eficiente possível. Entre em contato conosco hoje para obter todos esses grandes benefícios com o resfriador do compressor de parafuso resfriado a água. Um membro da nossa equipe ficará feliz em abordar quaisquer perguntas que você possa ter e discutir especificações técnicas completas. Estamos ansiosos para trabalhar com você.

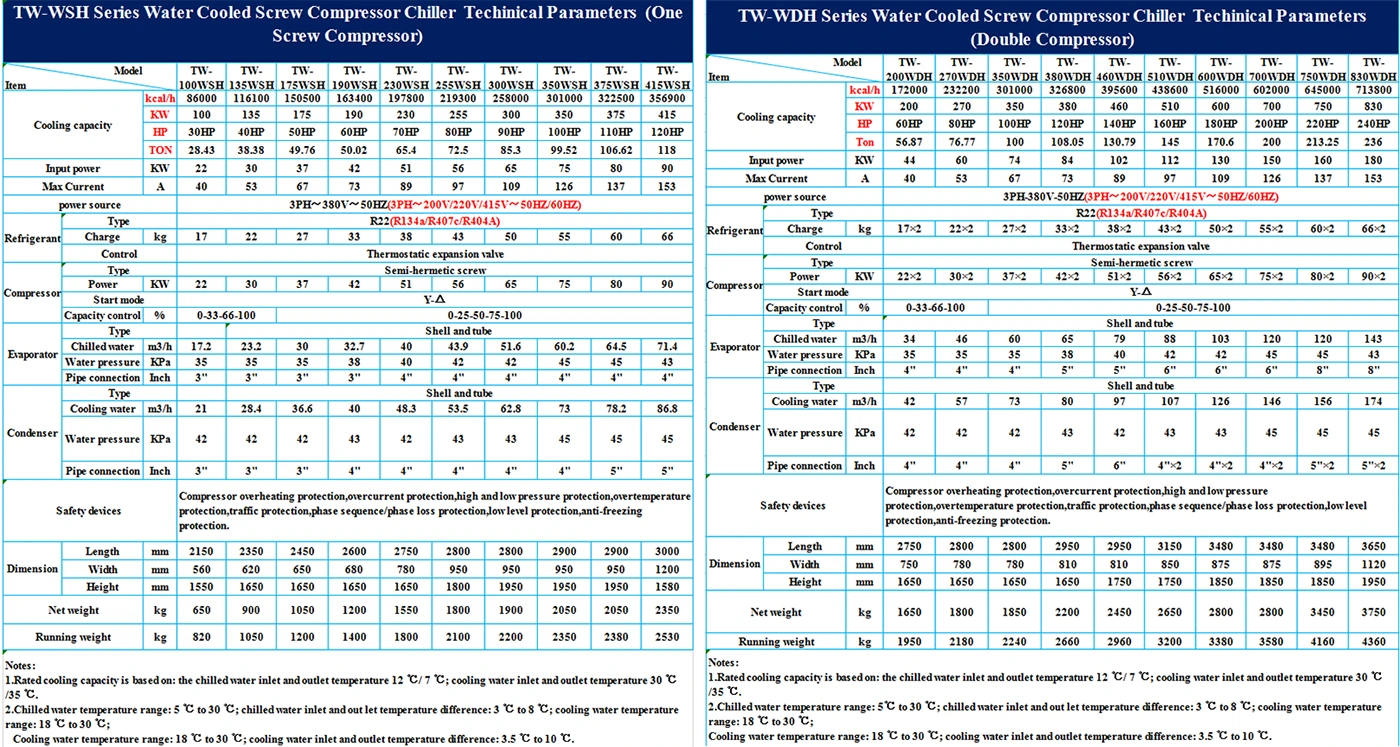

1. Especificação técnica do compressor de parafuso resfriado a água especificação técnica

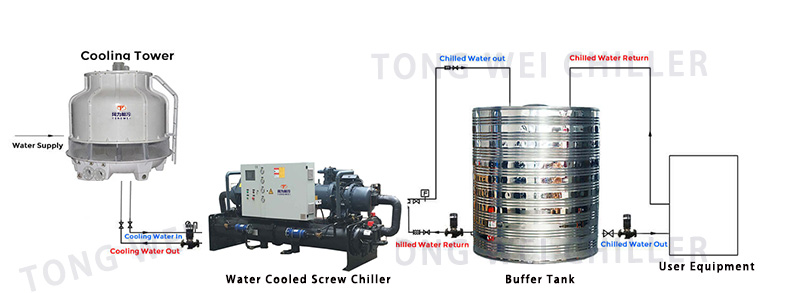

2.Como 50 toneladas de 170kW de parafuso resfriado com o resfriador de parafuso funciona?

Como este refrigerador do compressor de parafuso resfriado a água é refrigerado a água, ele precisa se conectar com a torre de resfriamento para dissipar o calor, o chiller está com evaporador e condensador de concha e tubo, por isso também precisa de tanque de buffer de conexão e bomba do lado de fora, consulte o desenho de conexão de sopro para referência:

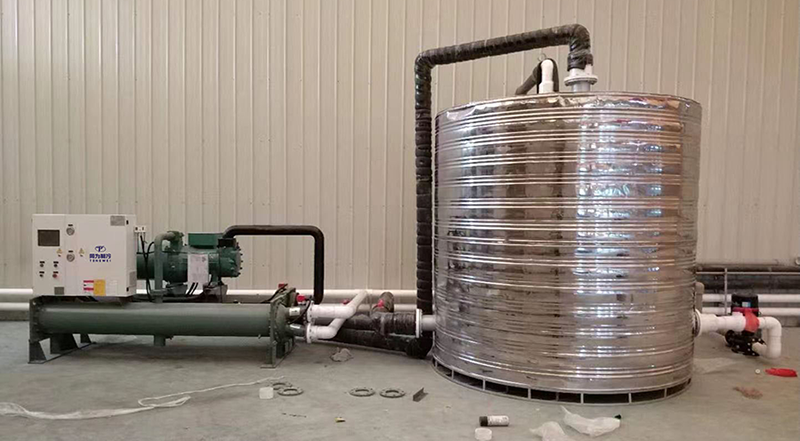

Criador de compressor de parafuso resfriado a água com tanque de água tampão de instalação externa para referência

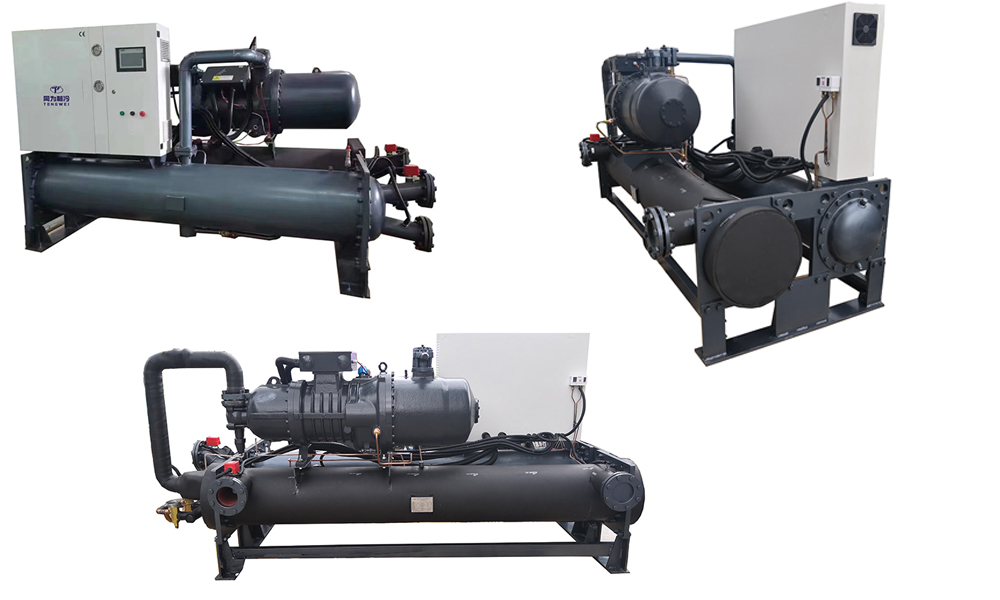

3.Fazeres de refrigerador de parafuso resfriado a água Chiller

»O chiller adota um compressor de parafuso de Hanbell/Bitzer semi-fechado. O compressor está com controle de capacidade de 0-25%-50%-75%-100%, que é ajustado automaticamente de acordo com as alterações de carga e é mais eficiente em termos de energia.

»Capacidade de resfriamento de refrigerante de parafuso resfriado a água de 30 a 200 toneladas, temperatura da água refrigerada de -10 ℃ a 25 ℃.

»O resfriador químico parafuso resfriado a água usa troca de calor de concha e tubo de alta eficiência para melhorar a eficiência do resfriamento. Ao mesmo tempo, para reduzir a quantidade de óleo lubrificante que entra no trocador de calor, o chiller aumenta o teor de óleo secundário para minimizar a quantidade de petróleo que entra no trocador de calor e passa por um injetor especialmente projetado. O dispositivo de retorno de óleo orienta o óleo lubrificante no trocador de calor de volta ao compressor, melhorando a eficiência da refrigeração da unidade e melhorando a confiabilidade da operação da unidade.

»O chiller químico resfriado a água usa o controlador de temperatura PLC para monitorar a operação geral da unidade. Sua tela de toque permite ajustes e configurações. Economize o consumo de energia, regulando a temperatura e a pressão do refrigerante que entra no compressor.

»Por uma bomba de água, uma corrente contínua de água gelada entra no chiller do tanque de água. O tanque de água e os componentes de resfriamento do resfriador químico refrigerado a água são conectados através de tubos de água

»O refrigerante pode ser R22, R134A, R407C, R404A

»380V-415V/50Hz 3ph para design padrão. Design diferente na solicitação do cliente, como 220-570V 60Hz 3PH para clientes das Filipinas, México ou EUA.

4. Quais são os principais componentes do resfriador do compressor de parafuso resfriado a água?

4.1 Compressor

O compressor é o motor -chave no resfriador do compressor de parafuso resfriado a água porque produz variações de pressão para mexer o refrigerante ao redor.

Para o resfriador químico de parafuso resfriado a água, que é com uma ou duas marcas de parafuso Hanbell ou compressor de parafuso de Bizter para opcional, depende da capacidade de refrigeração necessária, usando refrigerante R407C, essa compactação da marca é com alta eficiência de refrigeração, baixa economia de energia, proteção ambiental e durabilidade, segurança e estabilidade.

Cada compressor de parafuso com 4 etapas de controle de energia de 25%-50%a 75%-100%para garantir que todo o chiller de parafusos seja estável e garanta alto desempenho de refrigeração.

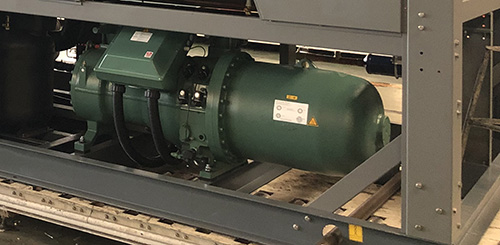

Compressor de parafuso Hanbell

Compressor de parafuso de Bizter

4.2 Evaporador

O evaporador é um componente crucial do resfriador de parafusos resfriados a água, pois é responsável por extrair calor do líquido que está sendo resfriado, está localizado entre o compressor e a válvula de expansão. O chiller de parafusos resfriados a água usa a concha de laço fechada altamente eficiente e o trocador de calor do tipo tubo como evaporador.

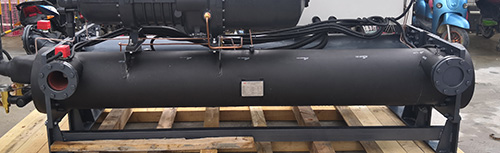

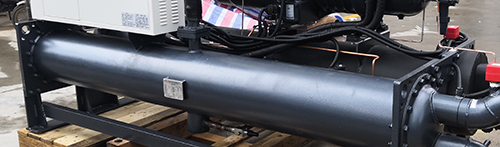

Evaporador de concha e tubo

5.3 Condensador

O condensador para o chiller de parafusos resfriados a água é uma concha e tubo do tipo água para alta eficiência de troca de calor e boa estabilidade. A função é esfriar o vapor refrigerante liberado do compressor em uma mistura de líquido ou líquido a gás.

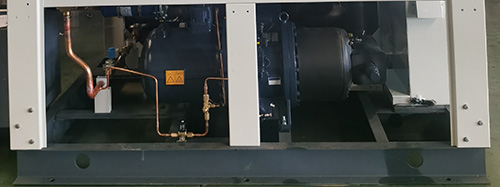

Condensador de casca e tubo de resfriamento de água

5.4 Painel do controlador

Os Chillers Tongwei usam o sistema de controle PLC integrado com interface humano-computador e grande painel de tela de toque LED.

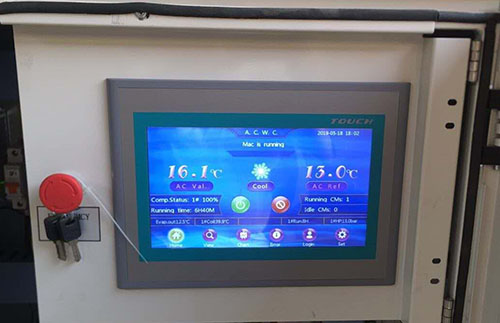

Painel do controlador PLC

5. Como posso escolher o resfriador do compressor de parafuso resfriado à água certa?

Existem cinco especificações importantes do chiller que você precisa considerar ao escolher um chiller para sua aplicação: a capacidade de resfriamento para o chiller, a tensão necessária para operação, a potência da bomba associada e a taxa de fluxo (entre em contato com a seleção personalizada), refrigerante e o tipo de evaporador.

5.1 Calcule a capacidade de resfriamento direito para o chiller

Uma das mais frequentemente perguntando como podemos conhecer a capacidade de resfriamento para chillers.  Usamos KW, TON, mas/H, KCAL/H para escolher a capacidade de resfriamento do chiller: 1 kW = 860 kcal/h;  1 tonelada = 3,517 kW;

1 kW = 3412 btu/h;

Há também uma fórmula para calcular a capacidade de resfriamento para o chiller:.

Capacidade de resfriamento (KW) = vazão (M3/H)*Mudança de temperatura (T1-T2)/0.86

Carga de calor = C (calor específico)* M (Saída de qualidade por hora)* Mudança de temperatura (T1-T2)

Tamanho grande o chiller em 20% tamanho ideal em kw = kw x 1.2

Observado: T1: Temperatura da água recebida (℃) T2: Temperatura de água refrigerada necessária (℃)

Por exemplo, que tamanho do chiller é necessário para esfriar 10m³ de água de 35 ° C a 15 ° C em 1 hora?

Diferencial de temperatura = 35 ℃ -15 ℃ = 20 ℃

Taxa de fluxo de água = 10 m³/hora

Capacidade de resfriamento em KW = 10 x 20 ÷ 0,86 = 232 kW

Tamanho grande o chiller = 232 x 1,2 = 278,4kw

278.4 KW Capacidade de resfriamento para chiller é necessária.

5.2 Poder

Diferentes países e regiões têm padrões diferentes para a eletricidade industrial, as fontes de alimentação comuns são 208-230V, 380-420V, 440-480V, 50Hz ou 60Hz, tridimensionadas.

Nas Filipinas, a fonte de alimentação é de 220V 60Hz 3PH, 380V 60Hz 3PH, 460V 60Hz 3PH;

Em Cingapura e Malásia, a fonte de alimentação é de 415V 50Hz 3PH;

No México, a fonte de alimentação é 220V 60Hz 3PH;

Nos EUA, a fonte de alimentação é 208V 60Hz 3PH; 575V 60Hz 3PH; 480V 60Hz 3PH e assim por diante

5.3 Refrigerante

R22, R407C, R404A, R134A são opções opcionais.

R22: Bom efeito de resfriamento, mas o R22 é considerado um poderoso gás de efeito estufa, por isso é proibido na maioria dos países.

R407C: Um bom substituto para R22, bom efeito de resfriamento.

R404A: Adequado para aplicação que requer baixa temperatura (abaixo de -10 ° C).

R134A: Um gás não inflamável usado principalmente como um refrigerante de “alta temperatura”, adequado para chiller refrigerado a ar, trabalhando a uma alta temperatura ambiente acima de 50 ℃.

5.4 Evaporador Escolha

O refrigerador de parafusos resfriado ao ar geralmente usa um evaporador: apenas é trocador de calor de casca e tubo. Evaporador do tipo de casca e tubo, que requer um tanque de tampão de água adicional para se conectar.

5.5 Capacidade do tanque de água tampão Escolha

A capacidade do tanque de buffer pode ser personalizada de acordo com necessidades específicas. Ele pode amortecer uma carga de calor maior, armazenar mais água gelada.

304 Tanque de água em aço inoxidável

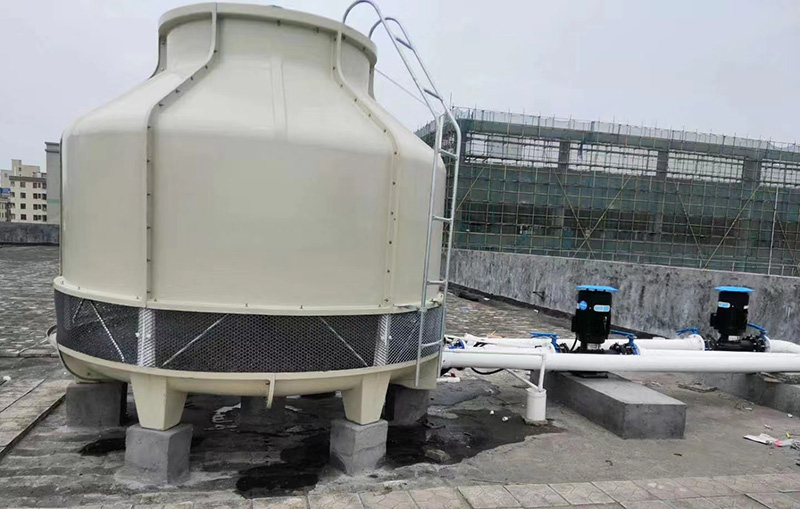

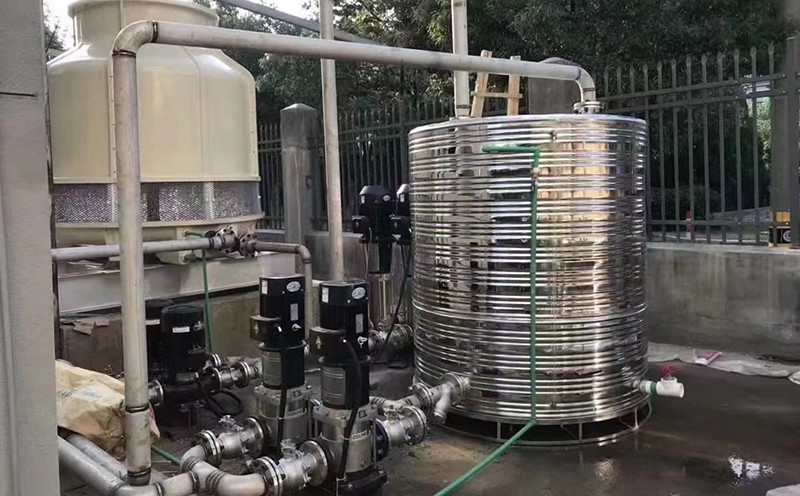

6.Como escolher a torre de resfriamento da água direita para o seu resfriador de compressor de parafuso resfriado a água?

O chiller resfriado a água precisa se conectar com a torre de resfriamento de água e a bomba de resfriamento de água do lado de fora para dissipação de calor; portanto, como escolher o modelo da torre de resfriamento da água direita no seu resfriador de parafusos resfriados a água?

Existem três fatores de temperatura importantes que você precisa considerar ao escolher uma torre de resfriamento para o resfriador resfriado a água: temperatura da água quente da entrada, temperatura da água fria e temperatura do bulbo úmido. A temperatura da água quente é a que entra na torre. A temperatura da água fria é a que deixa a água enquanto a temperatura da lâmpada úmida refere -se à temperatura predominante da região geográfica onde a torre está localizada.

A abordagem é o termo usado para se referir à diferença entre as temperaturas da fonte de água quando entra na torre versus a temperatura da água depois de deixar a torre. Este é um determinante crucial do eficaz do processo de troca de calor.

Para escolher a torre de resfriamento correta, a eficiência mecânica deve ter prioridade. Isso se refere à quantidade de energia do ventilador necessária para circular o ar ambiente dentro da torre de resfriamento. A faixa - ou a diferença de temperatura entre água quente e fria - também é crucial, pois afetará o uso de energia.

Portanto, para descobrir como escolher uma torre de água de resfriamento com capacidade de resfriamento suficiente, você deve entender que circunstâncias exigem o uso de uma torre de resfriamento. Encontre a torre de resfriamento de água abaixo é adequada para o resfriador de parafusos resfriados a água:

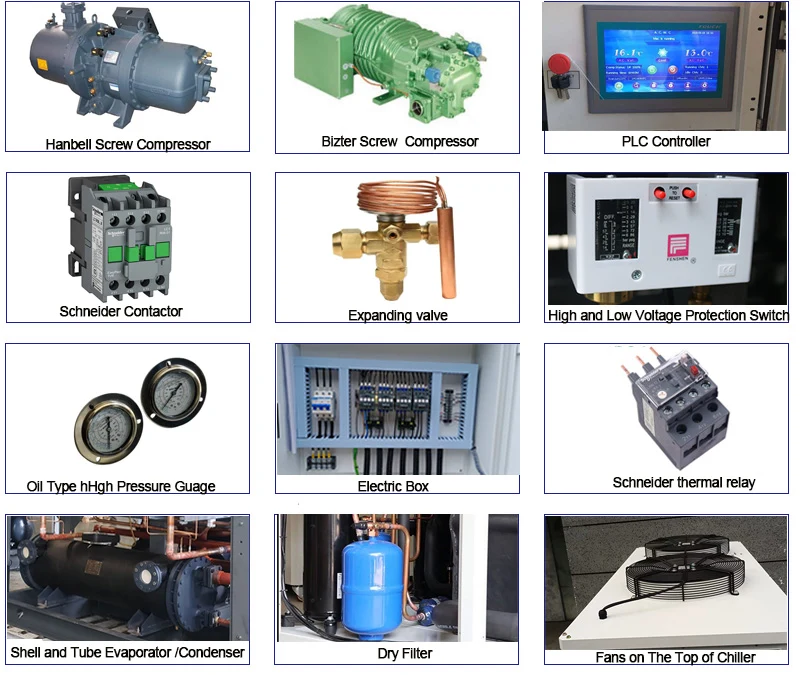

7.SPARE PARTE PARA O REFRIDO DE COMPRIMENTO DE PARAFUSO DE CONFRIÇÃO DA ÁGUA

8. Qual é a diferença entre o compressor de parafuso resfriado a ar e o resfriador do compressor de parafuso resfriado a água

Os chillers de compressor de parafusos refrigerados a ar e refrigerados a água são os dois tipos de chillers usados ​​para resfriamento.

A principal diferença entre o resfriador de água resfriado a ar e o resfriador de compressor de parafuso resfriado a água é o condensador:

O condensador de um resfriador de compressor de parafuso refrigerado a ar é resfriado pelo ar ambiente, que o calor gerado durante o processo de resfriamento é dissipado no ar circundante;

Criador de compressor de parafuso resfriado a água com uma concha e condensador do tipo água do tubo que é preso a uma torre de resfriamento e normalmente é usado em instalações médias e largas onde a água está disponível. Então, a água resfriada com água precisa se conectar com a torre de resfriamento de água e a bomba de resfriamento de água do lado de fora, a instalação é mais problemas do que o refrigerador de parafusos de ar.

Mas se sua temperatura ambiente estiver muito alta acima de 50 ℃, sugerimos que você use refrigerador químico de parafuso resfriado a água, pois o resfriador de parafusos resfriados ao ar pode consumir mais energia para obter a mesma capacidade de resfriamento devido às limitações do ar como um meio de troca de calor e a água resfriada por água, o resfriador de água constante.

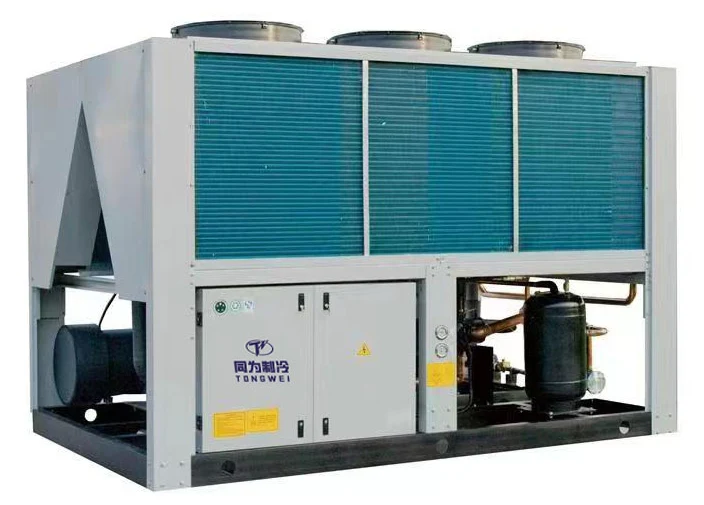

Compressorchiller de parafuso resfriado a ar

8. Esfriamento de um perfil do compressor de parafuso resfriado a água

Como fornecedor e exportador profissional de refrigerador de água, temos nosso próprio encaminhador de remessa para organizar a remessa. Nossa máquina de chiller é com embalagem de compensado, que evita danos durante o transporte e atender aos padrões de exportação. Há três maneiras de entregar sua unidade de resfriador:

1.Ship By Air: Como o chiller está com compressor, bomba de água e ventiladores, o refrigerante comprimido e o óleo dentro do compressor é um item perigoso com a possibilidade de explosão, por isso precisa liberar o refrigerante compactado antes do transporte. (Isso significa que o resfriador de água sem refrigerante ao escolher essa maneira de remessa. Depois que a máquina chega ao seu destino, você precisa adicionar refrigerante por profissionais locais. A companhia aérea também solicita que muitos documentos prove que o chiller não é um produto perigoso. O custo do frete é muito alto pode ser maior que o custo do resfriador; portanto, por meio de entrega não é o modo de transporte do modo de transporte, o ar é muito alto pode ser maior que o custo do resfriador;

2.SHIP por mar: o tempo de transporte é mais longo que o ar, mas o custo do frete é barato e não há necessidade de adicionar refrigerante depois que o equipamento chegar ao destino. Essa maneira de remessa é o modo de transporte mais adequado para você entregar seu porto local.

3.Se você tiver seu próprio contêiner de remessa em seu outro fornecedor na China, podemos ajudá -lo a entregar a máquina do chiller ao seu fornecedor em qualquer cidade da China.
