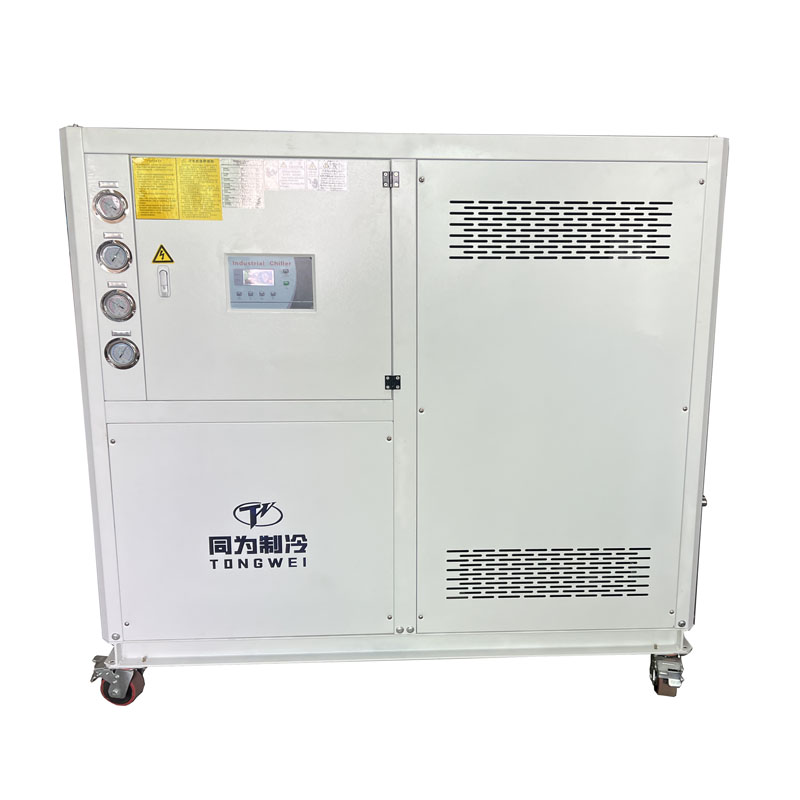

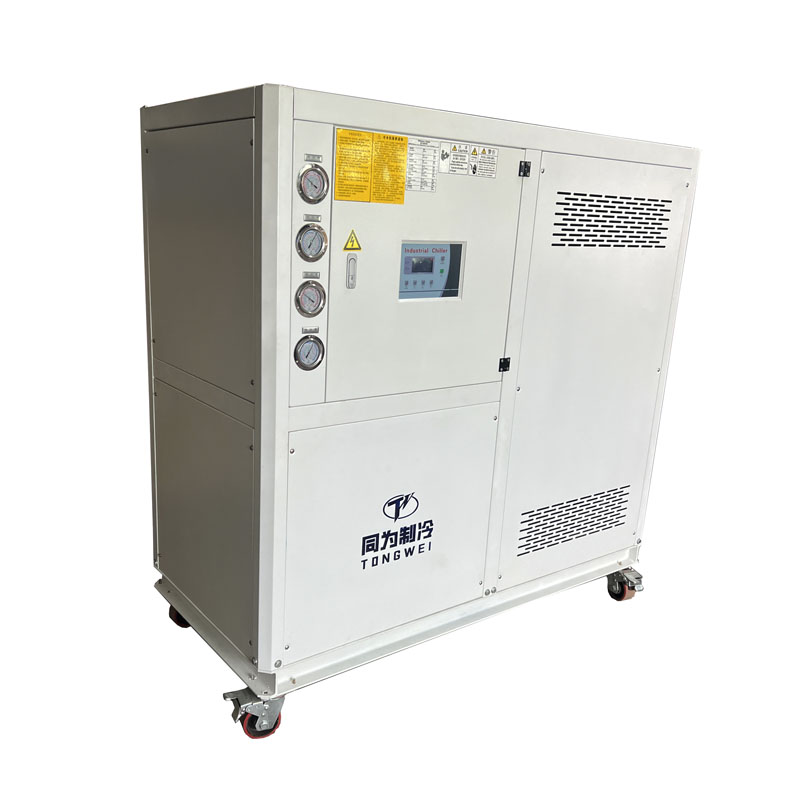

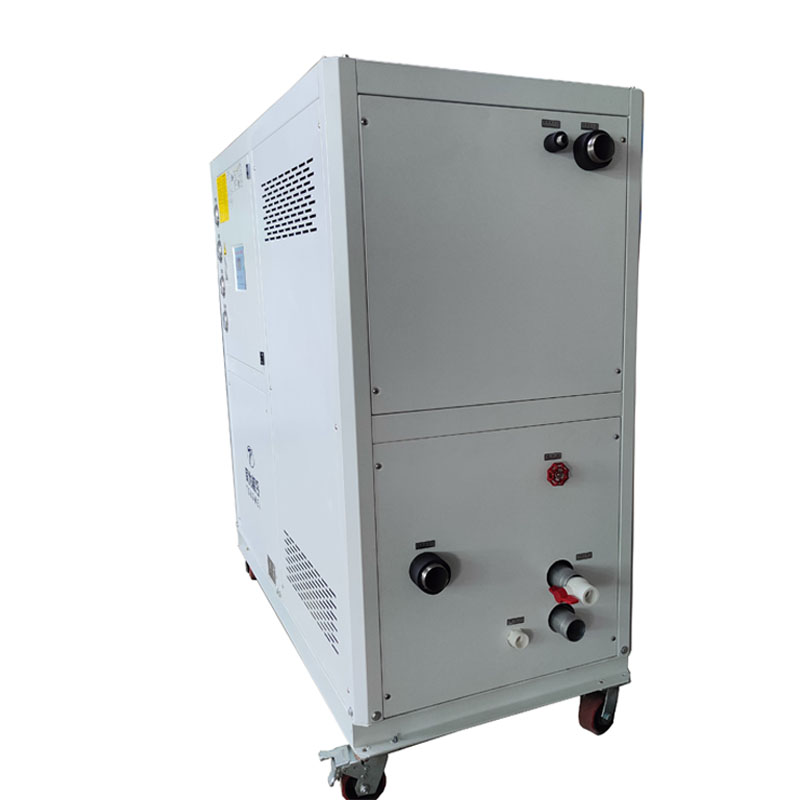

20 toneladas R410A Criador industrial resfriado a água embalado

20 toneladas R410A Criador industrial resfriado a água embalado

O chiller industrial resfriado a água embalado de 20 toneladas de 20 toneladas é com capacidade de resfriamento 70kW, que as opções apresentam um compressor de rolagem panasonic/Danfoss/Danfoss/Copeland duradouros e duradouros. Esta unidade está disponível com um tanque de armazenamento de aço inoxidável com isolamento de células fechadas para controle de temperatura aprimorado e uma bomba de água de recirculação de aço inoxidável confiável de 304. Disponível com um condensador de casca e tubo ou tubo coaxial em tubo, dependendo do modelo, esses chillers industriais de água embalada altamente eficientes e duráveis ​​são projetados para manter seus processos frios. O chiller industrial resfriado a água embalado possui pegadas, são móveis e estão localizadas perto do processo que está sendo resfriado.

This packaged water cooled industrial chiller is also called water cooled water chiller ,which need a  separate water cooling tower to remove heat from the refrigerant ,so it can work in high ambient temperature above 50℃ such as in Saudi Arabia country .Tongwei packaged industrial chillers units combine innovative evaporator design with the latest energy-saving technology to form an efficient, reliable, fully packaged process chiller at a competitive price,they are widely used for the controlled water Temperatura de produtos, mecanismos e máquinas de fábrica em uma ampla gama de indústrias, como moldagem por injeção, extrude máquina, alimentos e bebidas, ferramentas e corte, lasers, produtos químicos, ferramentas de máquinas, semicondutores e muito mais.

Tongwei is considered one of the leading packaged water cooled industrial chiller manufacturers and suppliers,we work on a variety of cooling projects with varying requirements, capabilities(1/2 ton -200 ton) and fluid temperatures(-30℃ to 25℃）. We always strive to provide qualified and professional people to support our installation goods and projects. With years of experience in researching, developing and producing water chillers, Tongwei helps improve product quality and Encurre o tempo de fabricação.

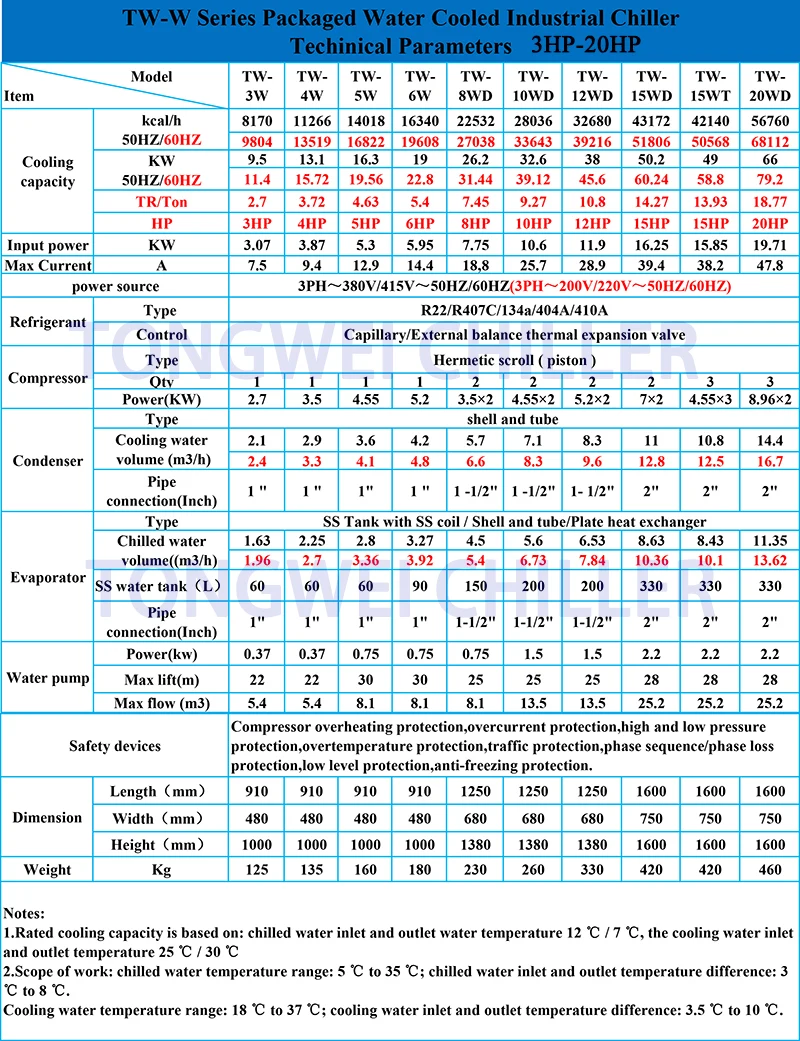

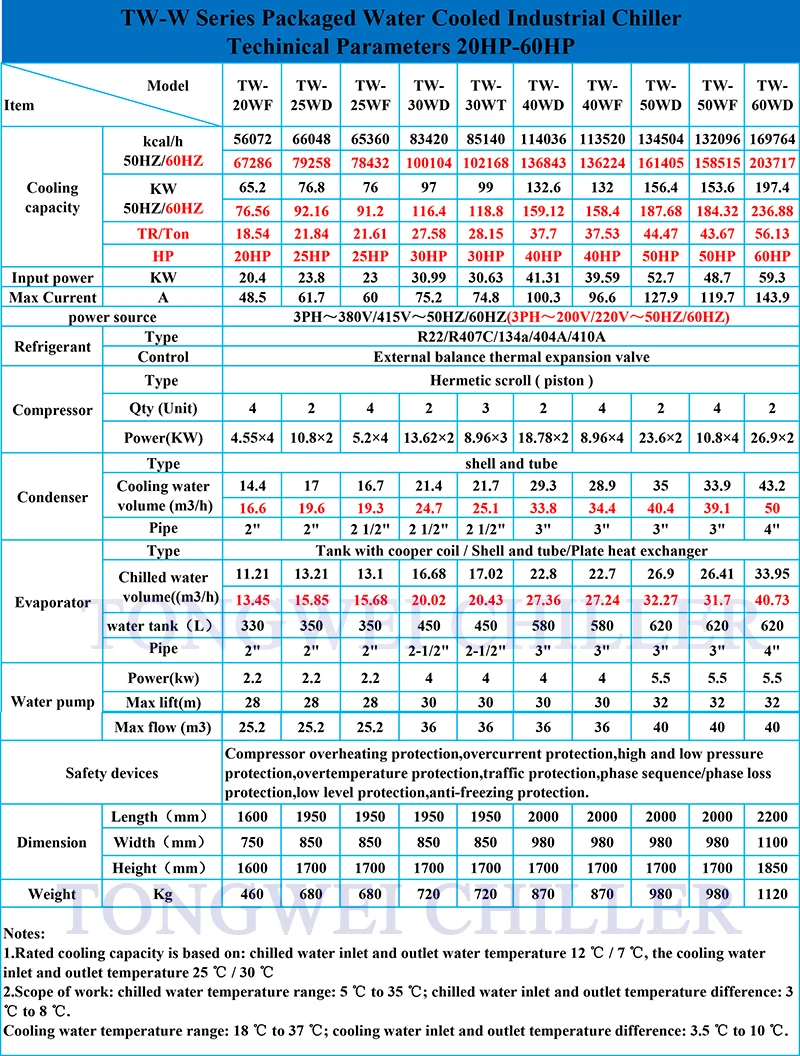

1. Especificação técnica de resfriamento industrial resfriado a água embalada

2.Como o chiller industrial resfriado a água embalada de 20 toneladas R410A?

3. Aumentos de água industrial resfriada a água embalada

»Pacote industrial de água resfriada com capacidade de resfriamento de 5kW a 200 kW

»Controle de temperatura 7 ℃ a 25 ℃

»Estabilidade da temperatura ± 0,1 ℃ a ± 2 ℃

»Scroll Panasonic/copeland líder e de longa duração da indústria compressor

»A bobina SS em tanque de água, concha e tubo ou evaporador de placa soldada SS para opcional. O evaporador do tipo de placa fornece grande superfície de transferência de calor, baixa perda de pressão de refrigeração e um projeto compacto.

»Design compacto com rodas de movimento

»Conectando-se à torre de resfriamento de água para resfriamento de alta eficiência

»Desvio de gás quente para mais controle de capacidade e proteção contra congelamentos de evaporador

4. Quais são os principais componentes do resfriador industrial de 20 toneladas R410A, resfriado a água?

4.1 Compressor

O compressor é o principal motor do chiller industrial resfriado a água embalado, pois produz variações de pressão para mexer o refrigerante ao redor.

Para o chiller industrial resfriado a água embalado de 20 toneladas R410A, que é com duas unidades compressor de marca Panasonic /Danfoss /Copeland, usando refrigerante R410A, esta marca compressa é com alta eficiência de refrigeração, baixo ruído, economia de energia, proteção ambiental e durabilidade, segurança e estabilidade.

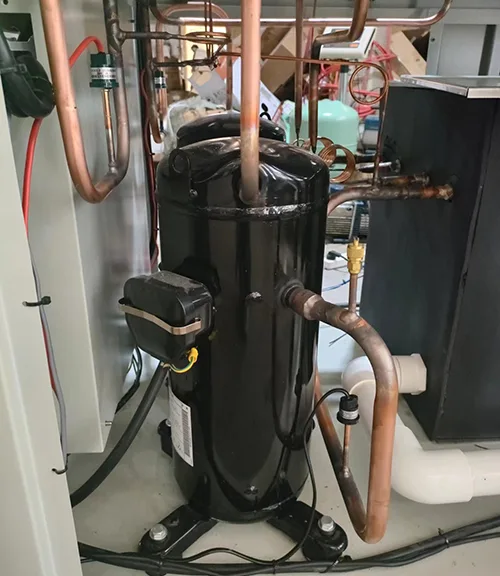

Compressor da Panasonic

4.2 Evaporador

O evaporador é um componente crucial do resfriador industrial resfriado de água embalado, pois é responsável por extrair calor do líquido que está sendo resfriado, está localizado entre o compressor e a válvula de expansão. Existem três tipos de evaporadores: bobina no evaporador do tanque de água, evaporador de concha e tubo, evaporador de placa de aço inoxidável 304SS.

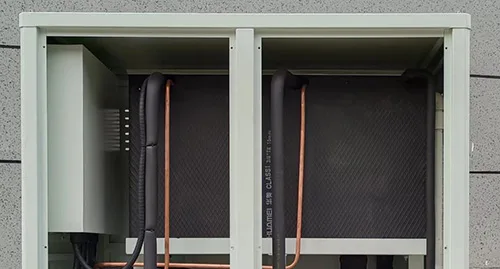

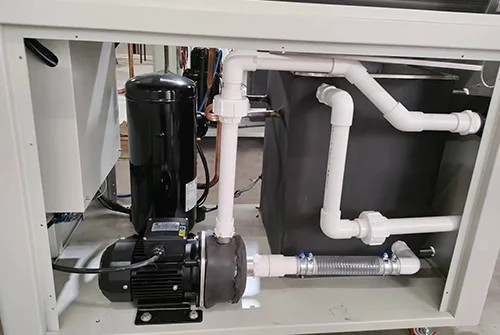

Bobina no evaporador de tanque de água SS

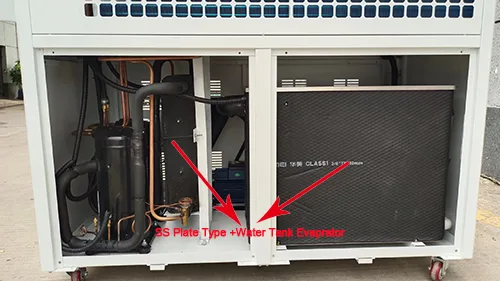

SS Tipo de placa+ evaporador de tanque de água

Evaporador de concha e tubo

4.3 Bomba de água

A bomba de água foi projetada para aumentar a pressão e o fluxo da água gelada em um espaço fechado.

A bomba de água da pressão da água para o chiller é de cerca de 2 bar, mas se você precisar de uma pressão mais alta da água, diga -nos quando você pergunta. Por exemplo, quando você usa chillers para refrigerar a máquina de sopro de garrafas, a pressão da água para a bomba de água precisa de cerca de 4 bar.

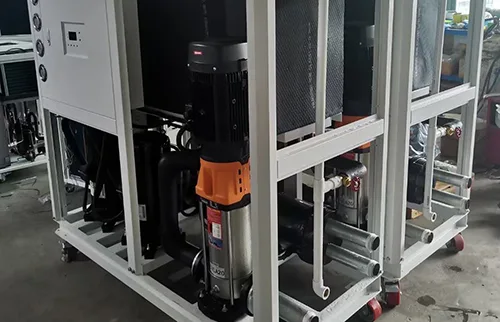

Bomba de água

Bomba de água de alta pressão

4.4 Condensador

O condensador para o chiller industrial resfriado a água embalado é a concha e o tubo, com os tubos internos de cobre empregando um processo de gravação de rosca externa. Esse design aumenta efetivamente a eficiência de troca de calor entre o refrigerante e a água durante o processo. Comparado aos tubos tradicionais de cobre lisos, o processo de gravação externa da rosca aumenta a área da superfície dos tubos de cobre, expandindo assim a área de contato para troca de calor e melhorando a condutividade térmica do condensador. Esse design de otimização permite que o condensador do chiller refrigerado a água transfira calor do refrigerante para a água de maneira mais rápida e consistente, permitindo que a água levasse o calor.

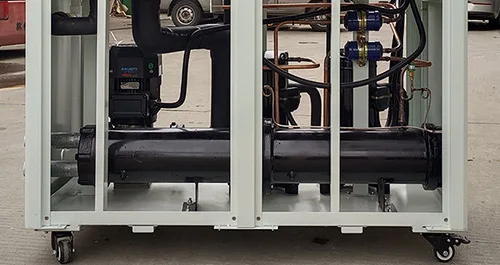

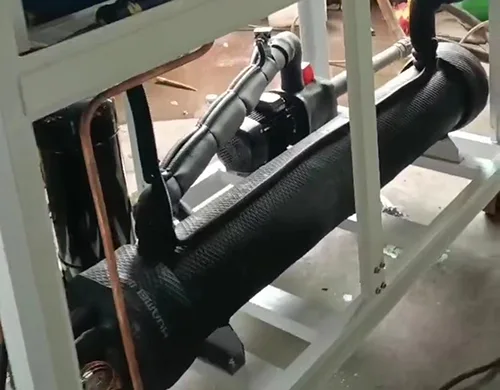

Condensador de concha e tubo

4.5 Painel do controlador

Os Chillers Tongwei usam o Controlador de Temperatura Digital de Precisão, na porta de comunicação RS485, que pode fazer monitoramento e controle remotos. Operação simples, baixa taxa de falha, alto fator de segurança, instalação fácil.

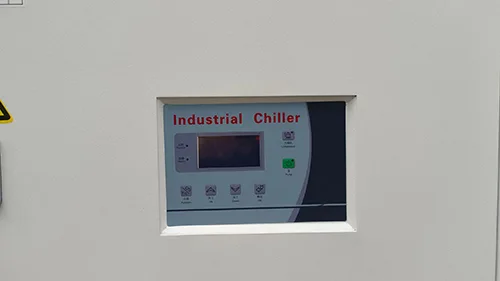

Painel do controlador

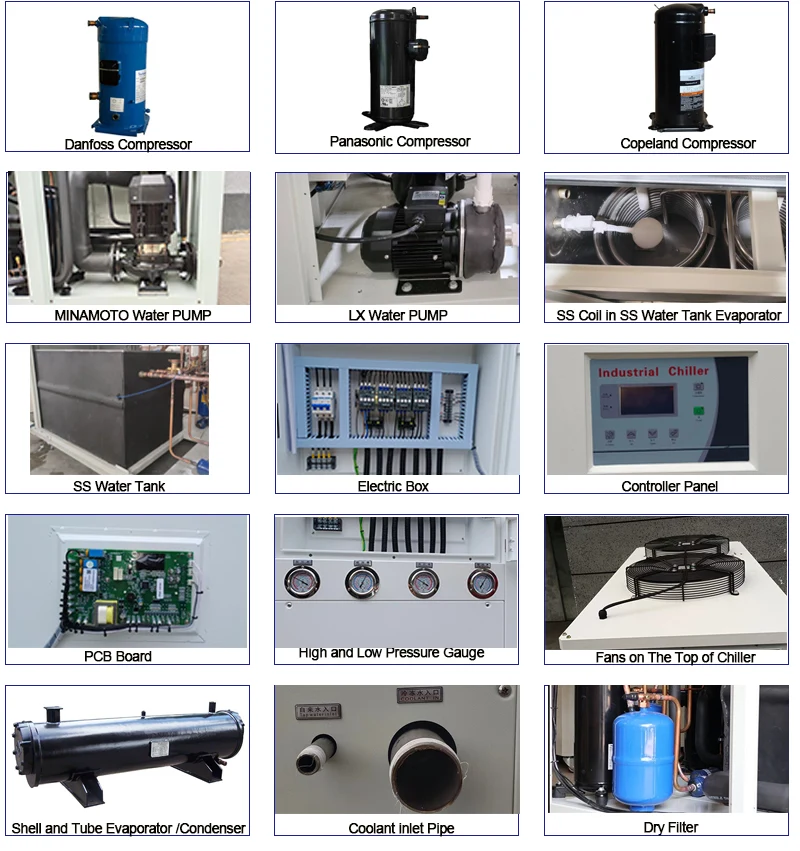

5.SPARE PARTE PARA O CRIO INDUSTRIAL DE ÁGUA PAPIDO

6.Como eu posso escolher o resfriador industrial resfriado à água embalada?

Existem cinco especificações importantes do chiller que você precisa considerar ao escolher um chiller para sua aplicação: a capacidade de resfriamento do chiller, a tensão necessária para operação, a potência da bomba associada e a taxa de fluxo (entre em contato com a seleção personalizada), refrigerante e o tipo de evaporador.

6.1 Capacidade de resfriamento para chiller

Uma das mais frequentemente perguntando como podemos conhecer a capacidade de resfriamento para chillers. Usamos KW, TON, mas/H, KCAL/H para escolher a capacidade de resfriamento do chiller: 1 kW = 860 kcal/h;  1 tonelada = 3,517 kW;

1 kW = 3412 btu/h;

Há também uma fórmula para calcular a capacidade de resfriamento para o chiller:.

Capacidade de resfriamento (KW) = vazão (M3/H)*Mudança de temperatura (T1-T2)/0.86

Carga de calor = C (calor específico)* M (Saída de qualidade por hora)* Mudança de temperatura (T1-T2)

Tamanho grande o chiller em 20% tamanho ideal em kw = kw x 1.2

Observado: T1: Temperatura da água recebida (℃) T2: Temperatura de água refrigerada necessária (℃)

Por exemplo, que tamanho do chiller é necessário para esfriar 10m³ de água de 35 ° C a 15 ° C em 1 hora?

Diferencial de temperatura = 35 ℃ -15 ℃ = 20 ℃

Taxa de fluxo de água = 10 m³/hora

Capacidade de resfriamento em KW = 10 x 20 ÷ 0,86 = 232 kW

Tamanho grande o chiller = 232 x 1,2 = 278,4kw

278.4 KW Capacidade de resfriamento para chiller é necessária.

6.2 Poder

Diferentes países e regiões têm padrões diferentes para a eletricidade industrial, as fontes de alimentação comuns são 208-230V, 380-420V, 440-480V, 50Hz ou 60Hz, tridimensionadas.

Nas Filipinas, a fonte de alimentação é de 220V 60Hz 3PH, 380V 60Hz 3PH, 460V 60Hz 3PH;

Em Cingapura e Malásia, a fonte de alimentação é de 415V 50Hz 3PH;

No México, a fonte de alimentação é 220V 60Hz 3PH;

Nos EUA, a fonte de alimentação é 208V 60Hz 3PH; 575V 60Hz 3PH; 480V 60Hz 3PH e assim por diante

6.3 Bomba de água

Quando você decide a capacidade/tonelagem do chiller, recomendamos a bomba adequada em KW, qual bomba de água padrão é de cerca de 2 bar.

6.4 Refrigerante

R22, R410A, R407C, R404A, R134A são opções opcionais.

R22: Bom efeito de resfriamento, mas o R22 é considerado um poderoso gás de efeito estufa, por isso é proibido na maioria dos países.

R410A: Eco-amigável, o R-410A substituiu o R-22 como refrigerante preferido para uso em ar condicionado residencial e comercial no Japão, Europa e Estados Unidos. O R-410A opera com pressões mais altas do que outros refrigerantes.

R407C: Um bom substituto para R22, bom efeito de resfriamento.

R404A: Adequado para aplicação que requer baixa temperatura (abaixo de -10 ° C).

R134A: Um gás não inflamável usado principalmente como um refrigerante de “alta temperatura”, adequado para chiller refrigerado a ar, trabalhando a uma alta temperatura ambiente acima de 50 ℃.

6.5 Evaporador Escolha

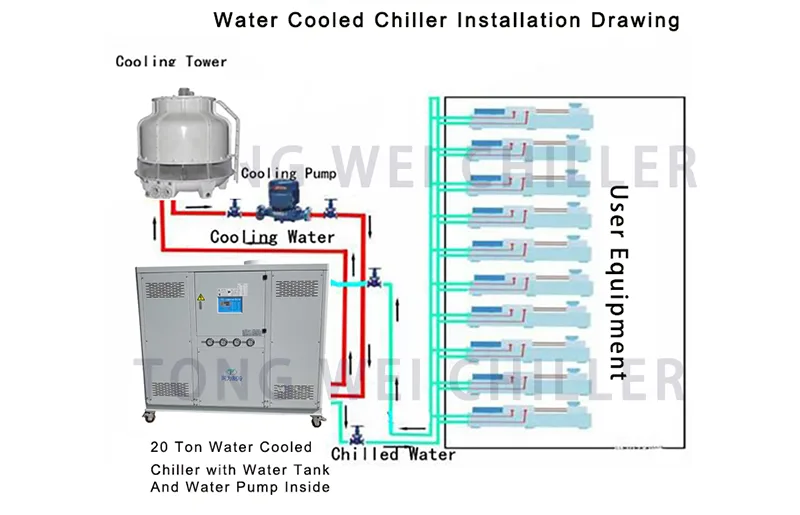

Os chillers geralmente têm dois tipos de evaporadores: um é uma bobina no evaporador do tanque de água, o outro é o evaporador de concha e tubo.

O evaporador de bobina e tanque, que possui um tanque de armazenamento de água embutido para uso mais conveniente, para que não há necessidade de tanques de buffer extra. Este também é o nosso evaporador padrão para o Chiller, se você não possui tanque de buffer, apenas usamos esse evaporador para o seu chiller.

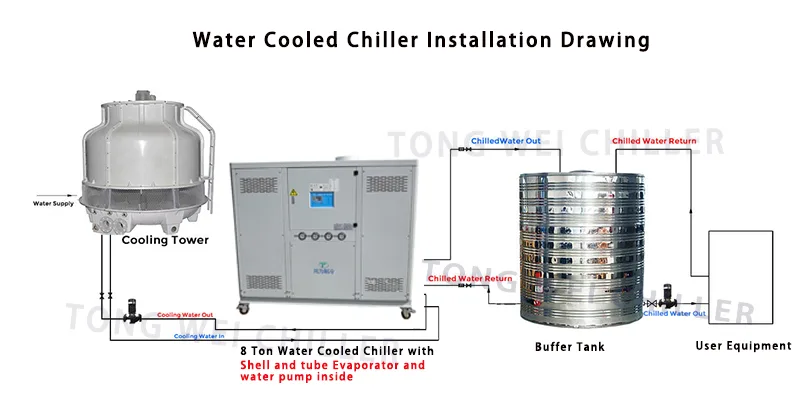

O evaporador do tipo de concha e tubo, que requer um tanque de tampão de água adicional para se conectar.

7. Qual é a diferença entre o chiller resfriado a ar industrial e o resfriador de água embalado industrial?

Os chillers refrigerados a água, refrigerados a ar e resfriados por ar industriais, são os tipos de chillers usados ​​para aplicações de refrigeração em vários setores.

A principal diferença entre o chiller resfriado por ar industrial e o chiller resfriado a água embalado é condensador:

O condensador de um resfriador de ar embalado industrial é resfriado pelo ar ambiente, que o calor gerado durante o processo de resfriamento é dissipado no ar circundante;

O chiller resfriado a água embalado industrial com um condensador de concha e tubo de água que está preso a uma torre de resfriamento e é normalmente usado em instalações médias e amplas onde a água está disponível. Então, a água industrial resfriou o chiller precisa se conectar com a torre de resfriamento de água e a bomba de resfriamento de água do lado de fora, a instalação é mais problemas que o refrigerador de parafusos resfriado ao ar.

Mas se sua temperatura ambiente estiver muito alta acima de 50 ℃, sugerimos que você use o resfriador resfriado por água industrial, pois o chiller resfriado ao ar industrial pode consumir mais energia para obter a mesma capacidade de resfriamento devido às limitações do ar como um meio de troca de calor e a água industrial resfriada por sua temperatura industrial para resfriador de água constante para a fonte de água mais estável e eficiente e eficientes, a temperatura de alta temperatura, a temperatura industrial.

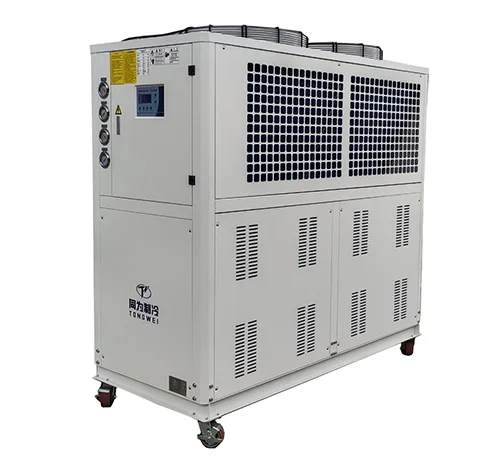

Refronte de ar embalado de 20hp Industrial

8.Como escolher a torre de resfriamento da água direita para o seu resfriador resfriado a água embalado industrial?

O chiller resfriado a água precisa se conectar com a torre de resfriamento de água e a bomba de resfriamento de água do lado de fora para dissipação de calor; portanto, como escolher o modelo da torre de resfriamento da água direita no seu resfriador de água?

Existem três fatores de temperatura importantes que você precisa considerar ao escolher uma torre de resfriamento para o resfriador resfriado a água: temperatura da água quente da entrada, temperatura da água fria e temperatura do bulbo úmido. A temperatura da água quente é a que entra na torre. A temperatura da água fria é a que deixa a água enquanto a temperatura da lâmpada úmida refere -se à temperatura predominante da região geográfica onde a torre está localizada.

A abordagem é o termo usado para se referir à diferença entre as temperaturas da fonte de água quando entra na torre versus a temperatura da água depois de deixar a torre. Este é um determinante crucial do eficaz do processo de troca de calor.

Para escolher a torre de resfriamento correta, a eficiência mecânica deve ter prioridade. Isso se refere à quantidade de energia do ventilador necessária para circular o ar ambiente dentro da torre de resfriamento. O alcance - ou a diferença de temperatura entre água quente e fria - também é crucial, pois afetará o uso de energia. Então, para descobrir como escolher uma torre de água de resfriamento com capacidade de resfriamento suficiente, você deve entender quais circunstâncias exigem o uso de uma torre de resfriamento.

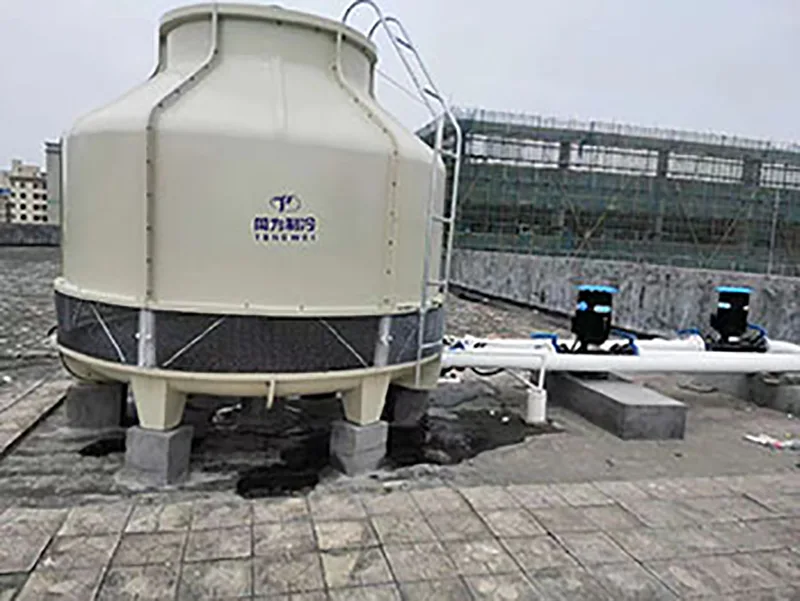

Encontre a torre de resfriamento de água abaixo é adequada para o resfriador de parafusos resfriados a água:

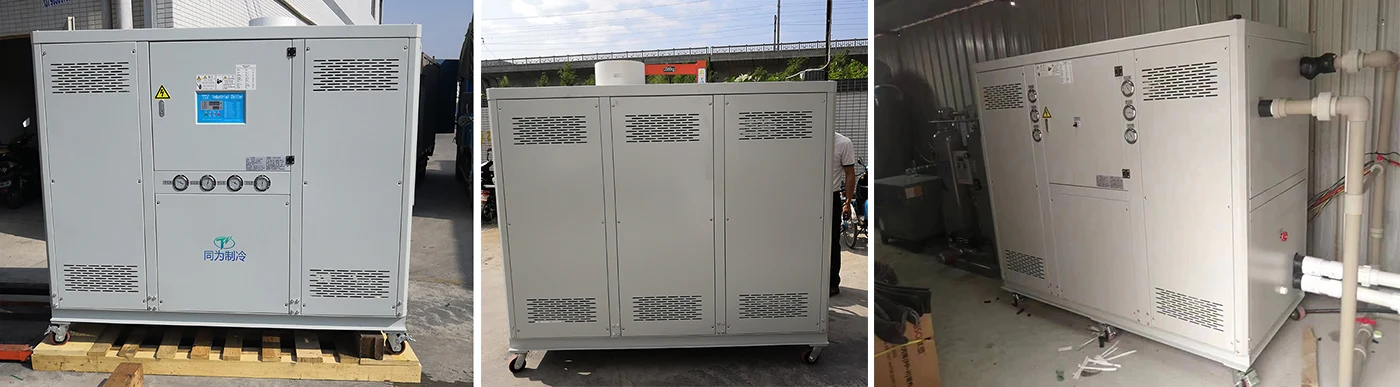

9. Caminho de 20 toneladas R410A Criador industrial resfriado a água embalada

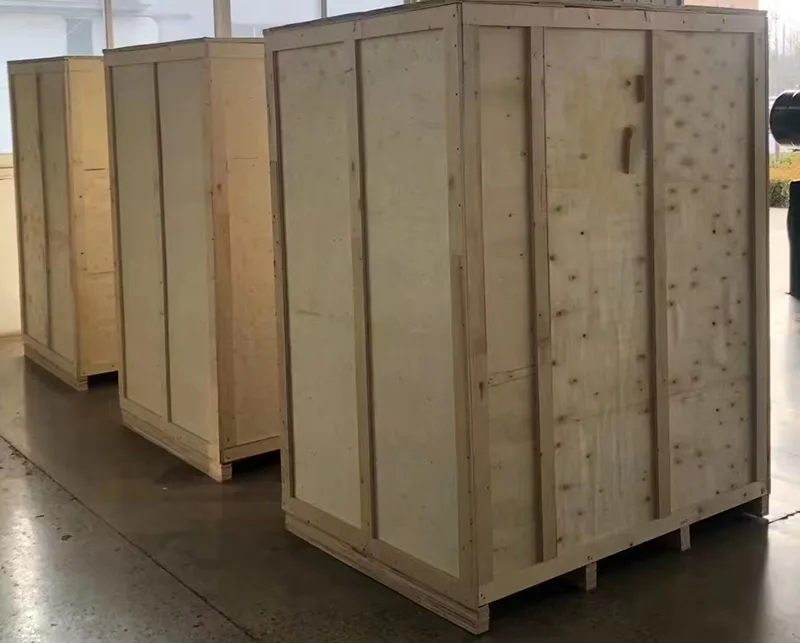

10. Como fornecedor e exportador de refrigerador de água industrial, temos nosso próprio encaminhador de remessa para organizar a remessa. Nossa máquina de chiller é com embalagem de madeira compensada, que evita danos durante o transporte e atender aos padrões de exportação. Há três maneiras de entregar sua unidade de resfriador:

1. Navio por ar: Como o chiller está com compressor, bomba de água e ventiladores, o refrigerante comprimido e o óleo dentro do compressor é um item perigoso com a possibilidade de explosão, por isso precisa liberar o refrigerante comprimido antes do transporte. (Isso significa que o resfriador de água sem refrigerante ao escolher essa maneira de remessa. Depois que a máquina chega ao seu destino, você precisa adicionar refrigerante por profissionais locais. A companhia aérea também solicita que muitos documentos prove que o chiller não é um produto perigoso. O custo do frete é muito alto pode ser maior que o custo do resfriador; portanto, por meio de entrega não é o modo de transporte do modo de transporte, o ar é muito alto pode ser maior que o custo do resfriador;

2. Navio por mar: O tempo de transporte é mais longo que o ar, mas o custo do frete é barato e não há necessidade de adicionar refrigerante depois que o equipamento chegar ao destino. Essa maneira de remessa é o modo de transporte mais adequado para você entregar sua porta local.

3.Se você tiver seu próprio contêiner de remessa em seu outro fornecedor na China, podemos ajudá -lo a entregar a máquina do chiller ao seu fornecedor em qualquer cidade da China.
