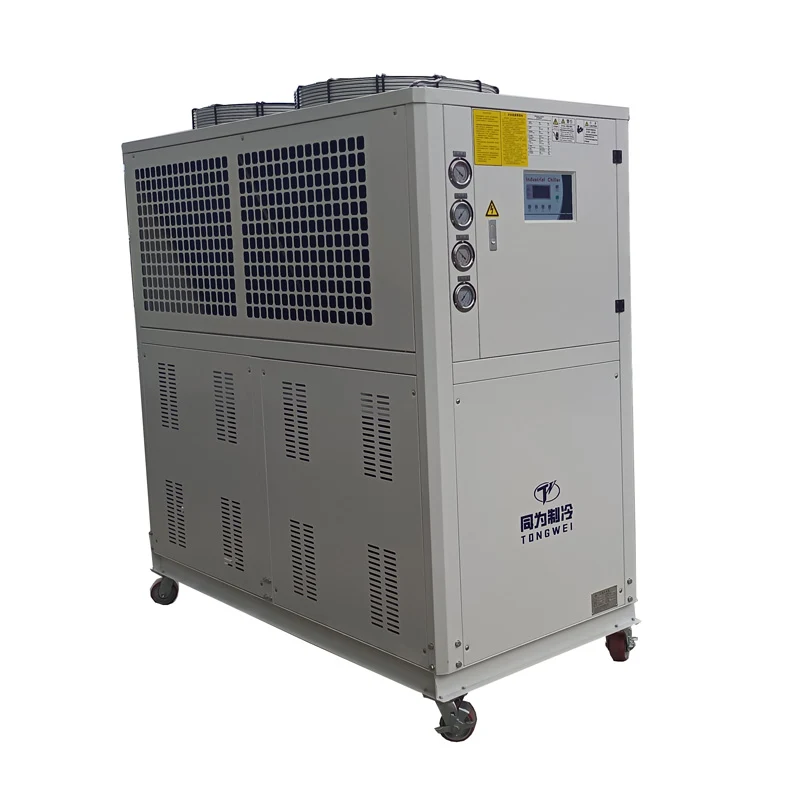

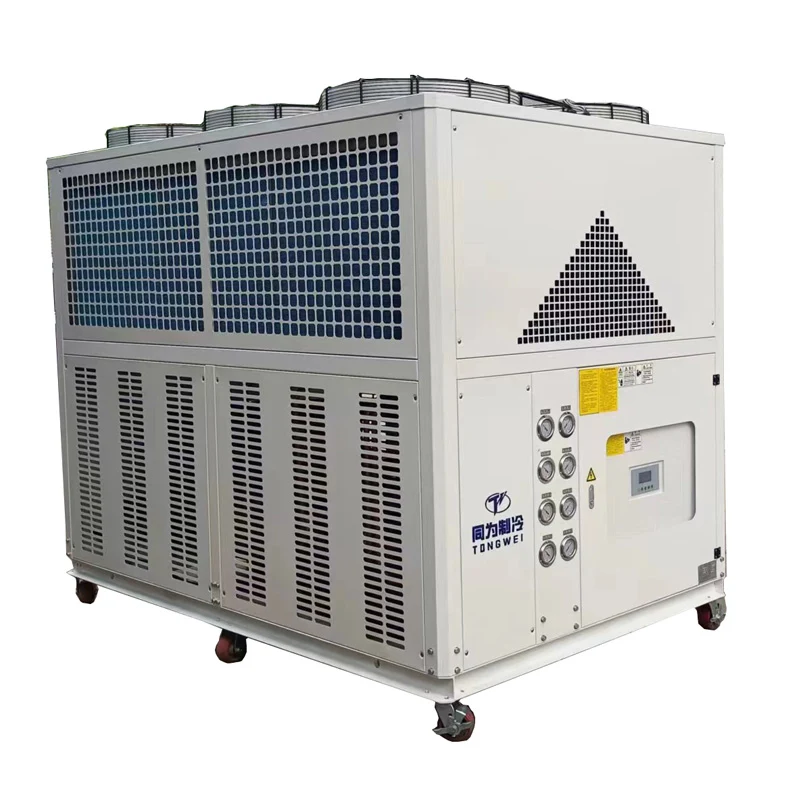

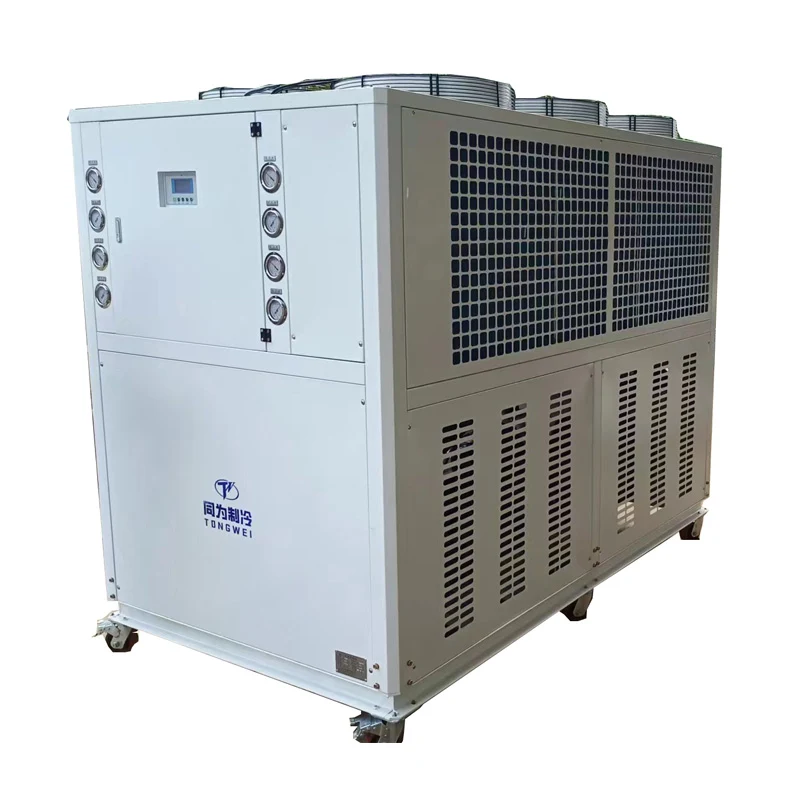

1kW a 150kW de resfriador de processos industriais

1kW a 150kW de resfriador de processos industriais

As a leading industrial process chiller manufacturer from China,Tongwei delivers precision-engineered 1KW to 150KW industrial process chillers designed for demanding industrial productions.With more than 15 years experience in refrigeration industry, our 1KW to 150KW industrial process chillers can provide ±0.1℃ to ±2℃ temperature stability from -30℃ ~30℃ water temperature,20%-30% energy savings,which widely used for cooling plastics Moldagem por injeção, corte a laser e usinagem CNC, farmacêuticos e produtos químicos e processamento de alimentos e bebidas.

O Tongwei fornece nossos chillers de processos industriais de 1kW a 150kW, construídos com compressores Panasonic/Danfoss/Copeland (Emerson), controladores Schneider e outros componentes de alta qualidade e mantêm altos padrões de controle de qualidade para garantir que a máquina funcione suavemente e suporte o teste do tempo. Como resultado disso, mais de 90% do feedback de nossos clientes e se tornaram compradores repetidos ao longo dos anos.

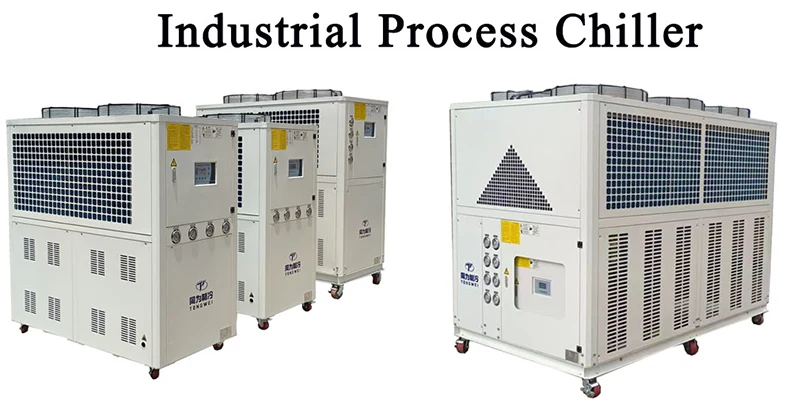

Criador de processos industriais

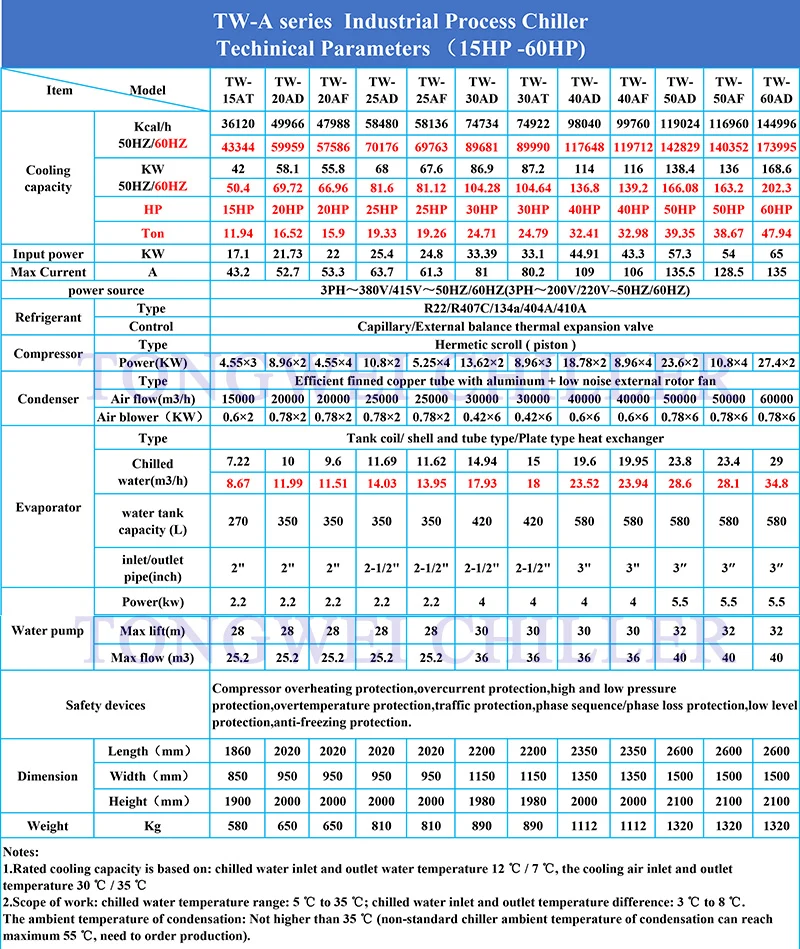

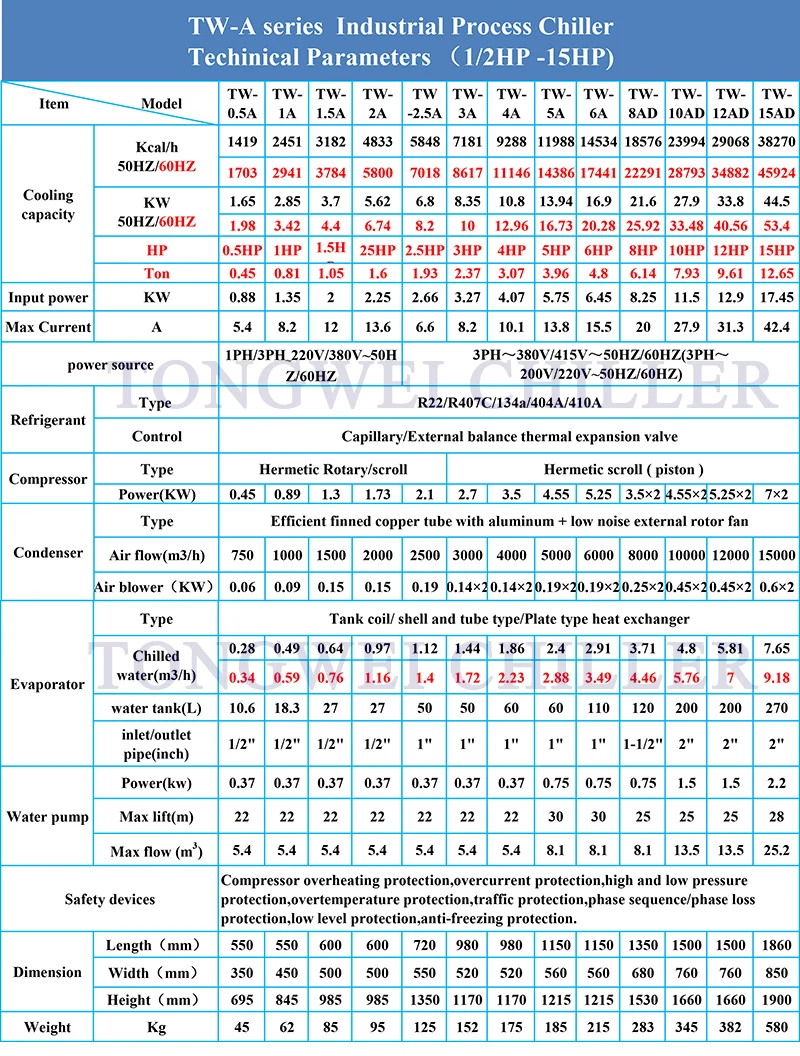

Specificação técnica de resfriador de processos industriais de 1,1kw a 150kW

2. Características e vantagens do resfriador de processos industriais

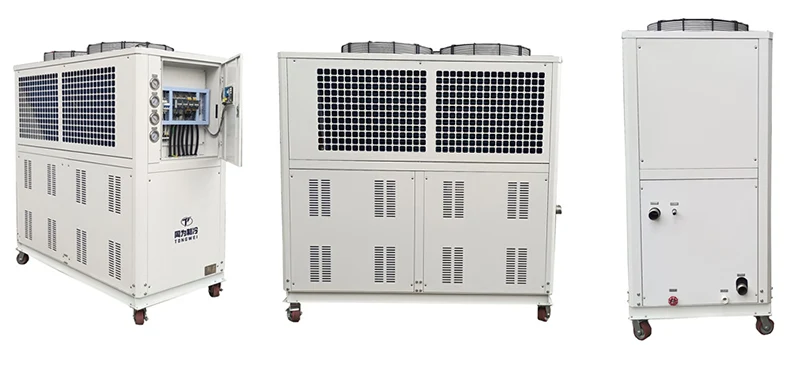

»Processo industrial resfriado a ar ou resfriador de processo resfriado a água para opcional

»O chiller de processos industriais de 1kW a 150kW integra Panasonic/Danfoss/Copeland ao controle PID, atingindo até 4,0 COP para reduzir os custos de operação.

»Faixa de capacidade de resfriamento ampla (1kW a 150kW) com a fonte de alimentação de 30Has de 208-570V 60Hz personaliza para os EUA, Filipinas, México, clientes do Peru e -30 ℃ a 30 ℃ Controle de temperatura.

»O resfriador de processos industriais está com o refrigerante R22, R407C, R410A, R134A para opção. Se você deseja que o Chiller instale e trabalhe abaixo de 55 ℃ Alta temperatura ambiente com qualquer alarme de alta pressão, você pode usar o refrigerante R134A amigável ao meio ambiente.

»A bobina SS em tanque de água, concha e tubo ou evaporador de placa soldada SS para opcional. O evaporador do tipo de placa fornece grande superfície de transferência de calor, baixa perda de pressão de refrigeração e um projeto compacto.

3. Quais são os principais componentes de 1kW a 150kW Industrial Process Chiller 3.1 Compressor

O compressor é o principal motor de retenção de processos industriais, pois produz variações de pressão para mexer o refrigerante ao redor.

Para o Chiller de processos industriais, que está com o compressor da marca Panasonic/Danfoss, usando refrigerante R410A/R407C/R134A, esta marca compressa é com alta eficiência de refrigeração, baixo ruído, economia de energia, proteção ambiental e durabilidade, segurança e estabilidade.

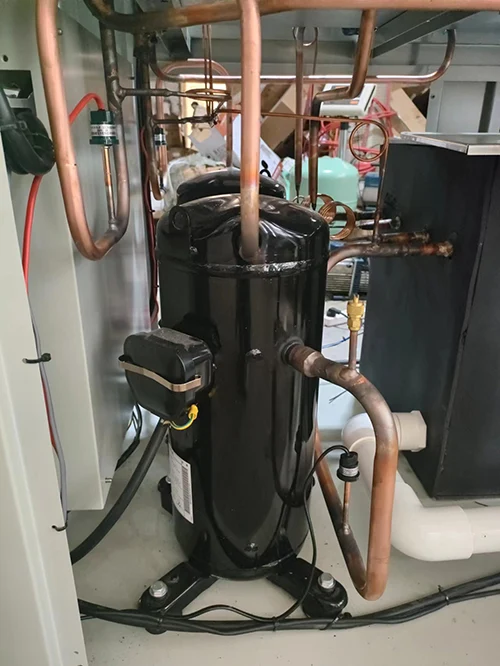

Compressor da Panasonic

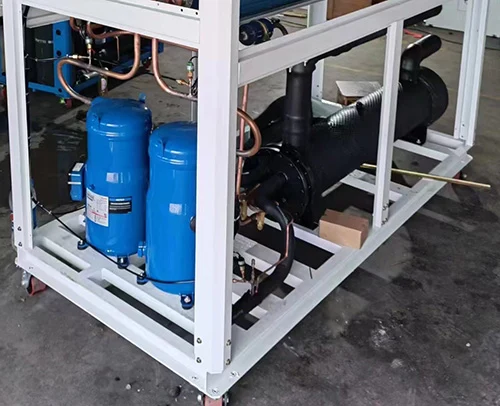

Compressor Danfoss

3.2 Evaporador

O evaporador é um componente crucial do resfriador de processos industriais, pois é responsável por extrair calor do líquido que está sendo resfriado, está localizado entre o compressor e a válvula de expansão. Existem três tipos de evaporadores: bobina de aço inoxidável no evaporador do tanque de água, evaporador de concha e tubo, evaporador do tipo de placa de aço inoxidável 304.  A bobina de aço inoxidável no evaporador do tanque de água é o nosso evaporador padrão para chiller; Se você possui tanque de água externo no seu local, o chiller usará o evaporador do tipo de shell e tubo ou placa soldada SS;

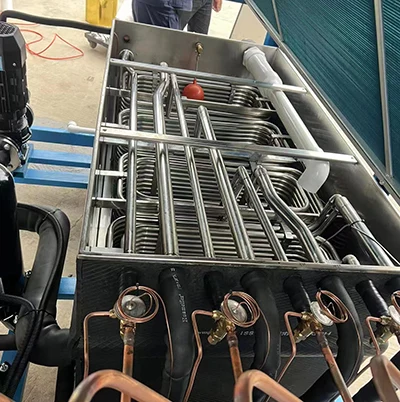

Bobina de aço inoxidável no evaporador do tanque de água SS

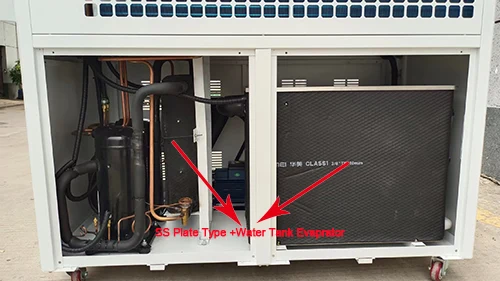

SS Tipo de placa+ evaporador de tanque de água

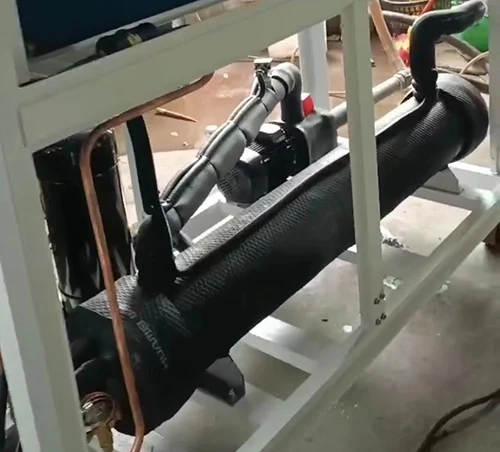

Evaporador de concha e tubo

3.3 Bomba de água

A bomba de água foi projetada para aumentar a pressão e o fluxo da água gelada em um espaço fechado.

A bomba de água da pressão da água para o chiller é de cerca de 2 bar, mas se você precisar de uma pressão mais alta da água, diga -nos quando você pergunta.

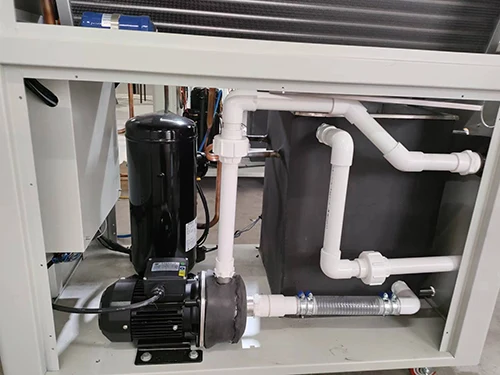

Bomba de água

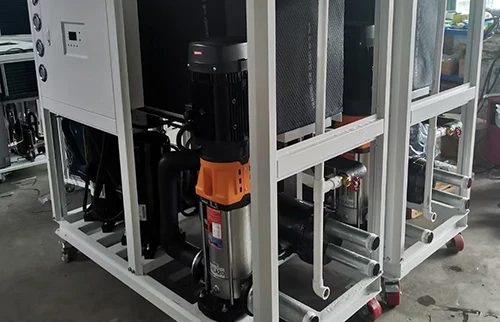

Bomba de água de alta pressão

3.4 Condensador

O condensador para o resfriador de processos industriais está equipado com barbatanas eficientes e tubos de cobre rosqueados para alta eficiência de troca de calor e boa estabilidade. A função é esfriar o vapor refrigerante liberado do compressor em uma mistura de líquido ou líquido a gás.

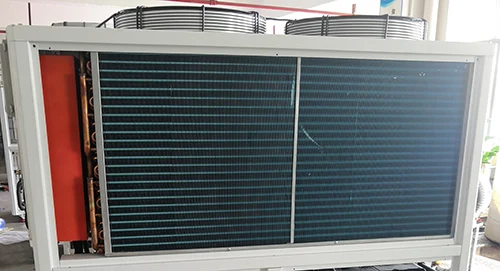

Condensador de alumínio Fin+Fan

3.5 Painel do controlador

Os Chillers Tongwei usam o Controlador de Temperatura Digital de Precisão, na porta de comunicação RS485, que pode fazer monitoramento e controle remotos. Operação simples, baixa taxa de falha, alto fator de segurança, instalação fácil.

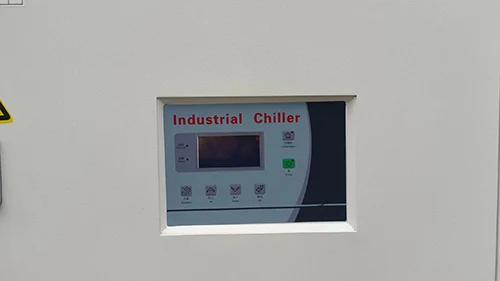

Painel do controlador

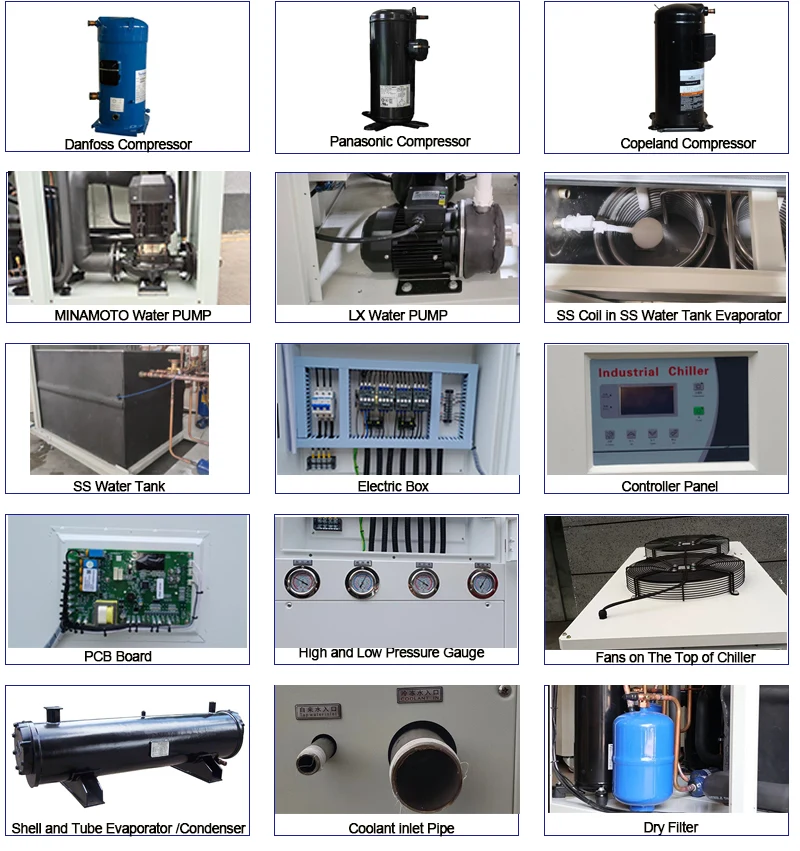

4.SPARE PARTE para chiller de processo industrial de 1kW a 150kW

5.Como eu posso escolher o resfriador de processos industriais certo?

Existem cinco especificações importantes do chiller que você precisa considerar ao escolher um chiller para o seu aplicativo: a capacidade de resfriamento para o chiller, a tensão necessária para operação, a potência da bomba associada e a taxa de fluxo (entre em contato com a seleção personalizada), refrigerante e o tipo de evaporador.

5.1 Calcule a capacidade de resfriamento direito para o chiller

Uma das mais frequentemente perguntando como podemos conhecer a capacidade de resfriamento para chillers.  Usamos KW, TON, mas/H, KCAL/H para escolher a capacidade de resfriamento do chiller: 1 kW = 860 kcal/h;  1 tonelada = 3,517 kW;

1 kW = 3412 btu/h;

Há também uma fórmula para calcular a capacidade de resfriamento para o chiller:.

Capacidade de resfriamento (KW) = vazão (M3/H)*Mudança de temperatura (T1-T2)/0.86

Carga de calor = C (calor específico)* M (Saída de qualidade por hora)* Mudança de temperatura (T1-T2)

Tamanho grande o chiller em 20% tamanho ideal em kw = kw x 1.2

Observado: T1: Temperatura da água recebida (℃) T2: Temperatura de água refrigerada necessária (℃)

Por exemplo, que tamanho do chiller é necessário para esfriar 10m³ de água de 35 ° C a 15 ° C em 1 hora?

Diferencial de temperatura = 35 ℃ -15 ℃ = 20 ℃

Taxa de fluxo de água = 10 m³/hora

Capacidade de resfriamento em KW = 10 x 20 ÷ 0,86 = 232 kW

Tamanho grande o chiller = 232 x 1,2 = 278,4kw

278.4 KW Capacidade de resfriamento para chiller é necessária.

5.2 Poder

Diferentes países e regiões têm padrões diferentes para a eletricidade industrial, as fontes de alimentação comuns são 208-230V, 380-420V, 440-480V, 50Hz ou 60Hz, tridimensionadas.

Nas Filipinas, a fonte de alimentação é de 220V 60Hz 3PH, 380V 60Hz 3PH, 460V 60Hz 3PH;

Em Cingapura e Malásia, a fonte de alimentação é de 415V 50Hz 3PH;

No México, a fonte de alimentação é 220V 60Hz 3PH;

Nos EUA, a fonte de alimentação é 208V 60Hz 3PH; 575V 60Hz 3PH; 480V 60Hz 3PH e assim por diante

5.3 Bomba de água

Quando você decide a capacidade/tonelagem do chiller, recomendamos a bomba adequada em KW, qual bomba de água padrão é de cerca de 2 bar.

5.4 Refrigerante

R22, R410A, R407C, R404A, R134A são opções opcionais.

R22: Bom efeito de resfriamento, mas o R22 é considerado um poderoso gás de efeito estufa, por isso é proibido na maioria dos países.

R410A: Eco-amigável, o R-410A substituiu o R-22 como refrigerante preferido para uso em ar condicionado residencial e comercial no Japão, Europa e Estados Unidos. O R-410A opera com pressões mais altas do que outros refrigerantes.

R407C: Um bom substituto para R22, bom efeito de resfriamento.

R404A: Adequado para aplicação que requer baixa temperatura (abaixo de -10 ° C).

R134A: Um gás não inflamável usado principalmente como um refrigerante de “alta temperatura”, adequado para chiller refrigerado a ar, trabalhando a uma alta temperatura ambiente acima de 50 ℃.

5.5 Evaporador Escolha

Os chillers geralmente têm dois tipos de evaporadores: um é uma bobina no evaporador do tanque de água, o outro é o evaporador de concha e tubo.

O evaporador de bobina e tanque, que possui um tanque de armazenamento de água embutido para uso mais conveniente, para que não há necessidade de tanques de buffer extra. Este também é o nosso evaporador padrão para o Chiller, se você não possui tanque de buffer, apenas usamos esse evaporador para o seu chiller.

O evaporador do tipo de concha e tubo, que requer um tanque de tampão de água adicional para se conectar.

6. Aplicações industriais do resfriador de processos industriais

O Chiller de processos industriais é um sistema de refrigeração muito popular que pode fornecer fontes constantes e confiáveis ​​de resfriamento de água para o uso industrial e comercial, que também é amplamente utilizado na indústria plástica, indústria de alimentos, indústria química e outros industriais.

6.1 Indústria plástica

Os chillers de processos industriais também são amplamente utilizados na indústria de processamento plástico e plástico, incluindo moldagem por injeção de plástico, extrusão de plástico e linhas de extrusão, máquinas de moldagem.

A função de usar um resfriador de processo resfriado de ar industrial é fornecer a taxa de fluxo de água de resfriamento para resfriar a temperatura do molde de plástico para baixo para garantir que a qualidade do produto e a eficiência da produção.

Criador de processos industriais para indústria plástica

6.2 Indústria de alimentos

Os resfriadores de processos industriais são importantes na indústria de alimentos para manter o controle de temperatura, preservar a qualidade, apoiar vários processos de produção e cumprir os regulamentos.

Chiller de processos industriais para indústria de alimentos

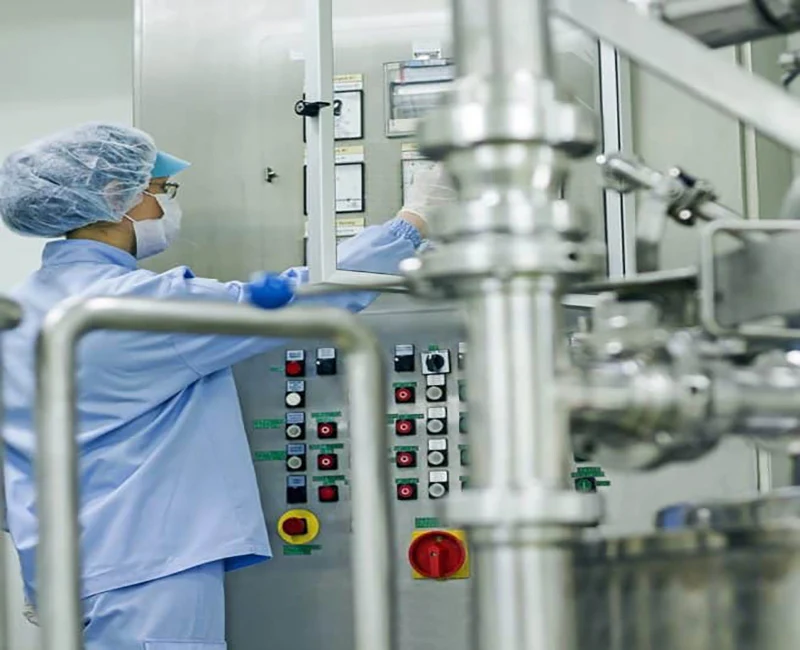

6.3 Indústria química

A indústria farmacêutica prepara medicamentos processando através de diferentes parâmetros de aquecimento e resfriamento como mistura, extrusão, mistura, resfriador de parafusos resfriados a ar são máquinas de resfriamento que fornecem água de resfriamento de baixa temperatura, reduz a temperatura do mecanismo químico e o processamento de resfriamento farmacêutico.

Criador de processos industriais para indústria química

7. Esmbulando o caminho do resfriador de processos industriais

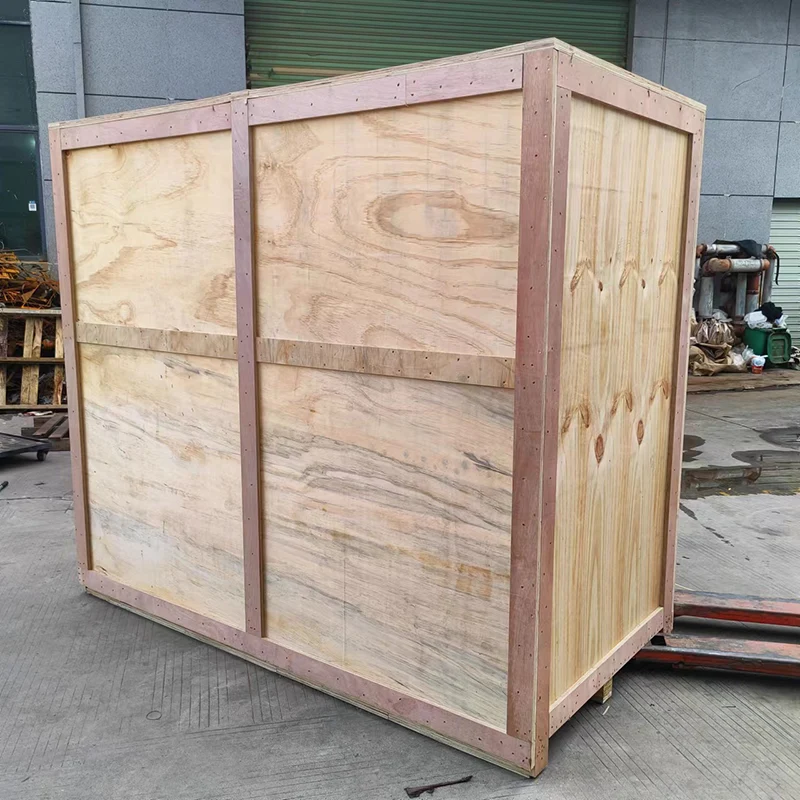

Como fornecedor e exportador de chiller de processos industriais, temos nosso próprio encaminhador de remessa para organizar a remessa. Nossa máquina de chiller é com embalagem de compensado, que evita danos durante o transporte e atender aos padrões de exportação. Há três maneiras de entregar sua unidade de resfriador:

1. Navio por ar: Como o chiller está com compressor, bomba de água e ventiladores, o refrigerante comprimido e o óleo dentro do compressor é um item perigoso com a possibilidade de explosão, por isso precisa liberar o refrigerante comprimido antes do transporte. (Isso significa que o resfriador de água sem refrigerante ao escolher essa maneira de remessa. Depois que a máquina chega ao seu destino, você precisa adicionar refrigerante por profissionais locais. A companhia aérea também solicita que muitos documentos prove que o chiller não é um produto perigoso. O custo do frete é muito alto pode ser maior que o custo do resfriador; portanto, por meio de entrega não é o modo de transporte do modo de transporte, o ar é muito alto pode ser maior que o custo do resfriador;

2. Navio por mar: O tempo de transporte é mais longo que o ar, mas o custo do frete é barato e não há necessidade de adicionar refrigerante depois que o equipamento chegar ao destino. Essa maneira de remessa é o modo de transporte mais adequado para você entregar sua porta local.

3.Se você tiver seu próprio contêiner de remessa em seu outro fornecedor na China, podemos ajudá -lo a entregar a máquina do chiller ao seu fornecedor em qualquer cidade da China.

Por que você deve escolher o Tongwei para o seu fornecedor de chiller de processos industriais?

Se você precisa de resfriamento a ar ou resfriamento de processos resfriados a água, podemos projetá -los personalizados de acordo com seus requisitos. Não importa quantos /kw /toneladas de chiller você precise, podemos dar a você a melhor solução.

Tipos de chiller personalizados

Tongwei provide industrial process chiller of various compressor brand, including but not limited to air-cooled chiller and water-cooled chiller regardless of the brand of refrigeration compressor such as Panasonic or Danfoss brand , we can use according to your requirements.

Faixa de temperatura da água personalizada

Tongwei pode criar uma solução personalizada para temperaturas de -40 ℃ a 35 ℃ ± 1 ~ 2 ° C estabilidade. Camas de temperatura personalizadas para indústrias específicas.

Tensão de chiller personalizada

Personalize a tensão e a fase do refrigerador de acordo com suas necessidades. Opcional 220V/60Hz, 380V/50Hz, 400-415V/50Hz, 460V/60Hz, 440V ~ 480V/60Hz, etc para diferentes países.

Suporte técnico 24/7

Acredite que sempre estaremos ao seu lado. Se você tem uma pergunta ou precisa de uma cotação, sempre existe alguém que atende o telefone 24 horas por dia. Nossa equipe de serviço pós -venda fornece assistência vitalícia para solução de problemas e manutenção. Se a parte sobressalente para o chiller estiver quebrada, Tongwei o fornecerá para substituir.

Citação rápida

Obtenha uma cotação para o seu projeto hoje! Normalmente fornecemos uma cotação personalizada dentro de 2 horas.

Chillers de processos industriais duráveis ​​e confiáveis ​​e preço competitivo

Nossos resfriadores de processos industriais são fabricados a partir de materiais de alta qualidade e oferecemos uma garantia competitiva em todos os chillers industriais.
