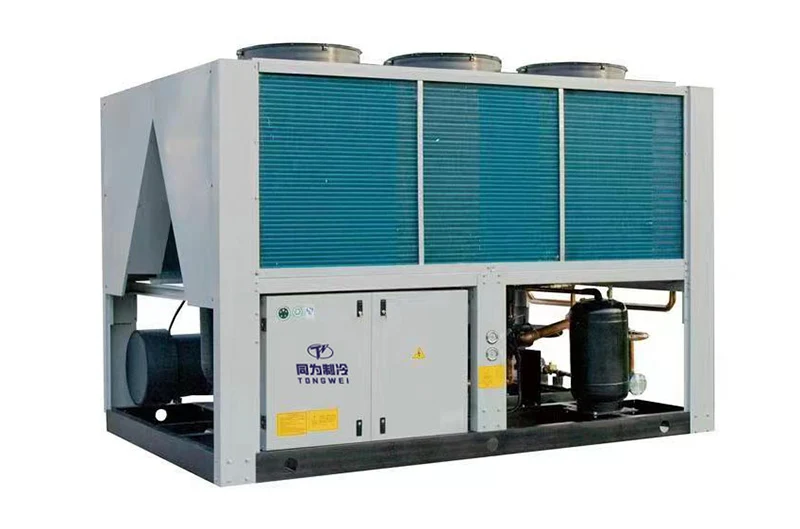

100 toneladas de 350kW Industrial Ar resfriado de parafuso unidade de chiller

100 toneladas de 350kW Industrial Ar resfriado de parafuso unidade de chiller

100 toneladas de 350kW A unidade de chiller de parafuso resfriada de ar de 350kW é uma máquina de refrigeração que esfria diretamente pela circulação mecânica do ar ambiente diretamente através da bobina do condensador do refrigerador, expulsando o calor da atmosfera. Esta unidade está equipada com um hanbell com os compressores de parafusos REABS, REFRATO REFLIDA, REFLIDA REFERTA RECLATE, R4C0, R4C, R4C, R4C, R4C, R $ 40, Rern3, Rerting Speard, R4C, R4C, R4C, R4C, R4C 22, REFRESSE, REFERCIMENTO REFERCIDADO 30, R4C4, R4C. condição de trabalho, requisitos de aplicação e temperatura ambiente -20 ° F a 125 ° F (-29 ° C a 52 ° C), trocador de calor de casca e tubo, válvula de expansão e condensador refrigerado a ar. É amplamente utilizado em muitas indústrias e aplicações, como: indústria de plástico, como máquina de moldagem por injeção, extrusão de máquina, máquina de moldagem por sopro, processo químico, processo de alimentos e bebidas, como o resfriamento diário de leite, que pode gerar temperatura da água resfriada entre 20 ° F a 80 ° F (-7 ° C a 27 ° C).

Nosso refrigerador de parafusos resfriado a ar industrial de 100 toneladas está disponível com ou sem pacotes de bombeamento integrado, incluindo bombeamento de alta e baixa pressão, com tanques dedicados e pressurizados e não prensados.

As a China top manufacturer and supplier of air cooled screw chiller over 15 years, Tongwei has exported various air cooled screw chillers cooling capacity from 40Ton,50Ton,80Ton and 150Ton to the USA, Canada, Philippines, Australia, Malaysia, Singapore, Indonesia, Chile, Mexico, ,Argentina, Colombia, South Africa, Kuwait, Egypt, Saudi Arabia etc.With many years of Experiência de refrigeração, garantimos a produção da melhor máquina de chiller de melhor qualidade com especificações incríveis, ofertas de super garantia e melhor serviço pós-venda. A Notongwei pode fornecer não apenas os chillers de configuração padrão, mas também algum outro resfriador de parafusos personalizado. Entre em contato conosco para obter a melhor solução de refrigeração de água da sua unidade de resfriador de parafusos.

1. Especificação técnica do resfriador de parafuso resfriado

2.Como uma unidade de resfriador de parafusos resfriados a ar de 100 toneladas de 350kW de 350kW funciona?

Para o chiller de parafusos resfriados a ar, o chiller está com evaporador de concha e tubo de alta eficiência, sem tanque de água e bomba de água dentro do chiller, para que ele precise conectar tanque de tampão e bomba do lado de fora, consulte o desenho de conexão com o golpe para referência:

100 toneladas de 350kW Unidade de resfriador de parafuso resfriado a ar com tanque de água tampão de instalação externa para referência

3. - Aumentos da unidade de resfriador de parafusos resfriados de ar industrial

✮ bem conhecido compressor de parafuso de marca conhecido

A unidade adota a Alemanha Bitzer ou o compressor de parafuso semi-hermético da marca Hanbell. O último perfil do rotor de parafuso de 5 a 6 mais recente com excelente eficiência.

Controle de capacidade infinito ou intimamente ajustável, apresenta uma corrida com eficiência energética, estável e silenciosa. Processo de fabricação de maior precisão patenteada mais avançada.

Ampla gama de refrigerante para opção, incluindo R134A, R407C e R22 (R404A mediante solicitação).

✮Microprogramming Sistema de controle

O controle centralizado da PLC industrial combinado com o sistema de controle de capacidade do compressor, monitorando com precisão. Proteção integrada para baixa temperatura, alta/baixa pressão, anti-congelamento, falta de fase, anti-fase, sobrecarga, temperatura do motor, diferencial de óleo, interruptor de fluxo, latência de inicialização.

Idioma de operação opcional, líder de menu, unidade executando o estado fácil de ajustar.

✮ Instalação, execução confiável

Não precisa se conectar com a torre de resfriamento

Start-up de perto, minimize o impacto da eletricidade.

Constante e segura de corrida, baixa vibração, fácil para instalação.

Completamente conectado, inspecionado e testado pré-entrega, economizando tempo de instalação e custo.

Condensador do tipo alumínio em forma de W, garantindo uma área adequada de troca de calor dentro do tamanho da unidade menor

-Evaporador de altura eficiente com tubo de cobre de rosca interna. Volume de ar amplo ventilador axial com lâminas de metal. Motor separado da cobertura líquida, fixada na porta de escape pelo Metal Siemens PLC Control, interface da tela de toque LCD.

Projeto padrão carregado R22, CFC Free R407C, R410A, R404A, R134A para opção.

380V-415V/50Hz 3ph para design padrão. Design diferente na solicitação do cliente, como 220-570V 60Hz 3PH para clientes das Filipinas, México ou EUA.

4. Quais são os principais componentes de 100 toneladas de 350kW Industrial Ar resfriado de parafuso de parafuso de parafuso unidade

4.1 Compressor

O compressor é o principal motor da unidade de chiller de parafusos resfriados por ar industrial, pois produz variações de pressão para mexer o refrigerante ao redor.

Para uma unidade de refrigerador de parafusos resfriados a ar de 350kW de 350kW, que está com uma unidade de parafuso Hanbell para parafuso ou compressor de parafuso para comer opcionais depende da capacidade de refrigeração necessária, usando refrigerante R407C, esta marca compressa com alta eficiência de refrigeração, baixo ruído, economia de energia, proteção ambiental e durabilidade, segurança e estabilidade.

Cada compressor de parafuso com 4 etapas de controle de energia de 25%-50%a 75%-100%para garantir que todo o chiller de parafusos seja estável e garanta alto desempenho de refrigeração.

Compressor de parafuso Hanbell

Compressor de parafuso de Bizter

4.2 Evaporador

O evaporador é um componente crucial da unidade de chiller de parafusos resfriados de ar industrial, pois é responsável por extrair calor do líquido que está sendo resfriado, está localizado entre o compressor e a válvula de expansão. O chiller do compressor de parafuso usa a concha de laço fechada altamente eficiente e o trocador de calor do tipo tubo como evaporador.

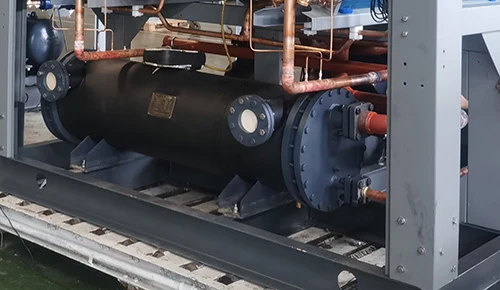

Evaporador de concha e tubo

5.3 Condensador

O condensador para a unidade de chiller de parafusos resfriados de ar é equipado com aletas eficientes de seda cruzada e tubos de cobre rosqueados fêmeas para alta eficiência de troca de calor e boa estabilidade. A função é esfriar o vapor de refrigerante liberado do compressor em uma mistura de líquido ou líquido a gás.

Condensador de alumínio Fin+Fan

5.4 Painel do controlador

Os Chillers Tongwei usam o sistema de controle PLC integrado com interface humano-computador e grande painel de tela de toque LED.

Painel do controlador PLC

5. Como posso escolher a unidade de chiller de parafuso resfriado a ar industrial certo?

Existem cinco especificações importantes do chiller que você precisa considerar ao escolher um chiller para sua aplicação: a capacidade de resfriamento para o chiller, a tensão necessária para operação, a potência da bomba associada e a taxa de fluxo (entre em contato com a seleção personalizada), refrigerante e o tipo de evaporador.

5.1 Calcule a capacidade de resfriamento direito para o chiller

Uma das mais frequentemente perguntando como podemos conhecer a capacidade de resfriamento para chillers.  Usamos KW, TON, mas/H, KCAL/H para escolher a capacidade de resfriamento do chiller: 1 kW = 860 kcal/h;  1 tonelada = 3,517 kW;

1 kW = 3412 btu/h;

Há também uma fórmula para calcular a capacidade de resfriamento para o chiller:.

Capacidade de resfriamento (KW) = vazão (M3/H)*Mudança de temperatura (T1-T2)/0.86

Carga de calor = C (calor específico)* M (Saída de qualidade por hora)* Mudança de temperatura (T1-T2)

Tamanho grande o chiller em 20% tamanho ideal em kw = kw x 1.2

Observado: T1: Temperatura da água recebida (℃) T2: Temperatura de água refrigerada necessária (℃)

Por exemplo, que tamanho do chiller é necessário para esfriar 10m³ de água de 35 ° C a 15 ° C em 1 hora?

Diferencial de temperatura = 35 ℃ -15 ℃ = 20 ℃

Taxa de fluxo de água = 10 m³/hora

Capacidade de resfriamento em KW = 10 x 20 ÷ 0,86 = 232 kW

Tamanho grande o chiller = 232 x 1,2 = 278,4kw

278.4 KW Capacidade de resfriamento para chiller é necessária.

5.2 Poder

Diferentes países e regiões têm padrões diferentes para a eletricidade industrial, as fontes de alimentação comuns são 208-230V, 380-420V, 440-480V, 50Hz ou 60Hz, tridimensionadas.

Nas Filipinas, a fonte de alimentação é de 220V 60Hz 3PH, 380V 60Hz 3PH, 460V 60Hz 3PH;

Em Cingapura e Malásia, a fonte de alimentação é de 415V 50Hz 3PH;

No México, a fonte de alimentação é 220V 60Hz 3PH;

Nos EUA, a fonte de alimentação é 208V 60Hz 3PH; 575V 60Hz 3PH; 480V 60Hz 3PH e assim por diante

5.3 Refrigerante

R22, R407C, R404A, R134A são opções opcionais.

R22: Bom efeito de resfriamento, mas o R22 é considerado um poderoso gás de efeito estufa, por isso é proibido na maioria dos países.

R407C: Um bom substituto para R22, bom efeito de resfriamento.

R404A: Adequado para aplicação que requer baixa temperatura (abaixo de -10 ° C).

R134A: Um gás não inflamável usado principalmente como um refrigerante de “alta temperatura”, adequado para chiller refrigerado a ar, trabalhando a uma alta temperatura ambiente acima de 50 ℃.

5.4 Evaporador Escolha

O refrigerador de parafusos resfriado ao ar geralmente usa um evaporador: apenas é trocador de calor de casca e tubo. Evaporador do tipo de casca e tubo, que requer um tanque de tampão de água adicional para se conectar.

5.5 Capacidade do tanque de água tampão Escolha

A capacidade do tanque de buffer pode ser personalizada de acordo com necessidades específicas. Ele pode amortecer uma carga de calor maior, armazenar mais água gelada.

304 Tanque de água em aço inoxidável

6.Pepara parte para refrigerador de parafusos resfriados a ar

7. Que

Os chillers do tipo parafuso refrigerados a ar e refrigerados a água são os dois tipos de chillers de parafusos usados ​​para aplicações de resfriamento em vários setores.

A principal diferença entre o resfriador do tipo de parafuso resfriado a ar e o resfriador do tipo de parafuso resfriado a água é o condensador:

O condensador de um chiller do tipo parafuso refrigerado a ar é resfriado pelo ar ambiente, que o calor gerado durante o processo de resfriamento é dissipado no ar circundante;

Refronte do tipo parafuso resfriado a água com um condensador de concha e tubo de água que é preso a uma torre de resfriamento e é normalmente usado em instalações médias e largas onde a água está disponível. Então, o refrigerador de parafusos resfriados por água precisa se conectar com a torre de resfriamento de água e a bomba de resfriamento de água do lado de fora, a instalação é mais problemas que o refrigerador de parafusos resfriado.

Mas se sua temperatura ambiente estiver muito alta acima de 50 ℃, sugerimos que você use o refrigerador de parafusos resfriado a ar, pois o refrigerador de parafusos resfriado a ar pode consumir mais energia para obter a mesma capacidade de resfriamento devido às limitações do ar como um meio de troca de calor e o refrigerante de água e o resfriador de água utiliza a fonte de água mais estável e a dissipação mais estável e eficiente, a temperatura de alta temperatura, a temperatura de resfriamento de água.

Refrigerador de parafuso resfriado a água

8. Aplicações industriais da unidade de chiller de parafuso resfriado a ar industrial

As unidades industriais de chiller de parafusos refrigeradas ao ar são um sistema de refrigeração muito popular que pode fornecer fontes constantes e confiáveis ​​de resfriamento de água para uso industrial e comercial.

Os chillers de parafusos resfriados a ar também são amplamente utilizados na indústria plástica, indústria de alimentos, indústria química e resfriamento de cimento/ concreto.

8.1 Indústria plástica

Os chillers de parafusos refrigerados a ar também são amplamente utilizados na indústria de processamento de plástico e plástico, incluindo moldagem por injeção plástica, extrusão de plástico e linhas de extrusão, máquinas de moldagem por sopro.

A função de usar um refrigerador de parafusos refrigerado a ar é fornecer a taxa de fluxo de água de resfriamento para resfriar a temperatura do molde de plástico para baixo para garantir que a qualidade do produto e a eficiência da produção.

Chiller de parafusos resfriados a ar para indústria plástica

8.2 Indústria de alimentos e bebidas

Os chillers de parafusos resfriados de ar são uma maneira eficiente de resfriar seus produtos sem congelar no navio de fabricação. Alguns exemplos como fermentação de vinho, chiller de cerveja/cervejaria, resfriadores de água carbonatados e processos de laticínios foram aprimorados com o uso de chiller de rolagem refrigerado a água. A água é refrigerada nos chillers e depois flui através de tubos de loop fechados presos aos recipientes de alimentos e bebidas do trocador de calor. Isso impede a corrosão do metal frequentemente encontrada na água e também mantém seu produto a uma temperatura consistente. Se você precisa do melhor fermento para manter seu vinho fermentando ou impedir que seu leite se enrole, um chiller de parafusos pode ajudá -lo a alcançar seus resultados ideais.11

Chiller de parafusos resfriados a ar para indústria de alimentos

8.3 Indústria química

A indústria farmacêutica prepara medicamentos processando através de diferentes parâmetros de aquecimento e resfriamento como mistura, extrusão, mistura, resfriador de parafusos resfriados a ar são máquinas de resfriamento que fornecem água de resfriamento de baixa temperatura, reduz a temperatura da máquina química e o processamento de resfriamento farmacêutico.

Chiller de parafusos resfriados a ar para indústria química

8.4 Resfriamento de cimento /concreto

A produção de cimento envolve uma série de reações químicas que geram quantidades significativas de calor.

REFRIDOR DE PARAFUSO PARA CIMENTO E CONCRETAMENTO

9. Caminho de 100 toneladas de 350kW Industrial Ar resfriado de parafuso de parafuso de parafuso unidade

Como fornecedor e exportador profissional de refrigerador de água, temos nosso próprio encaminhador de remessa para organizar a remessa. Nossa máquina de chiller é com embalagem de madeira compensada, que evita danos durante o transporte e atender aos padrões de exportação. Há três maneiras de entregar sua unidade de resfriador:

1. Navio por ar: Como o chiller está com compressor, bomba de água e ventiladores, o refrigerante comprimido e o óleo dentro do compressor é um item perigoso com a possibilidade de explosão, por isso precisa liberar o refrigerante comprimido antes do transporte. (Isso significa que o resfriador de água sem refrigerante ao escolher essa maneira de remessa. Depois que a máquina chega ao seu destino, você precisa adicionar refrigerante por profissionais locais. A companhia aérea também solicita que muitos documentos prove que o chiller não é um produto perigoso. O custo do frete é muito alto pode ser maior que o custo do resfriador; portanto, por meio de entrega não é o modo de transporte do modo de transporte, o ar é muito alto pode ser maior que o custo do resfriador;

2. Navio por mar: O tempo de transporte é mais longo que o ar, mas o custo do frete é barato e não há necessidade de adicionar refrigerante depois que o equipamento chegar ao destino. Essa maneira de remessa é o modo de transporte mais adequado para você entregar sua porta local.

3.Se você tiver seu próprio contêiner de remessa em seu outro fornecedor na China, podemos ajudá -lo a entregar a máquina do chiller ao seu fornecedor em qualquer cidade da China.

Por que você deve escolher Tongwei para o seu fornecedor de chiller de parafusos com refrigeração de ar industrial?

▪ Experiência em que você pode confiar

Estamos projetando e construindo o resfriador de água há mais de 15 anos. Do chiller resfriado ao ar a chillers resfriados a água e tudo mais, construímos chillers para quase todos os setores e aplicativos.

▪ Citação rápida

Obtenha uma cotação para o seu projeto hoje! Normalmente fornecemos uma cotação personalizada dentro de 2 horas.

▪ Atendimento ao cliente 24/7

Acredite que sempre estaremos ao seu lado. Se você tem uma pergunta ou precisa de uma cotação, sempre existe alguém que atende o telefone 24 horas por dia.

▪ Máquina durável e confiável

Nossos produtos são fabricados a partir de materiais de alta qualidade e oferecemos uma garantia competitiva em todos os chillers industriais.
